Van điều khiển tự động cho hệ thống làm mềm nước

Trong các hệ thống xử lý nước cứng hiện đại, van điều khiển tự động cho hệ thống làm mềm nước đóng vai trò trung tâm điều phối. Tương tự bộ não của toàn bộ dây chuyền. Thiết bị này tích hợp bộ vi xử lý, motor điều khiển và màn hình lập trình, cho phép tự động hóa hoàn toàn năm giai đoạn: lọc, rửa ngược, hút muối, rửa xuôi và trả nước vào thùng muối. Từ đó tối ưu lượng muối hoàn nguyên, kéo dài tuổi thọ hạt nhựa cation và duy trì chất lượng nước đầu ra đạt chuẩn liên tục.

I. Định nghĩa và cấu tạo van điều khiển tự động

Trước khi đánh giá hiệu quả của van điều khiển tự động, cần xác lập rõ thiết bị này là gì, gồm những bộ phận nào và hoạt động theo nguyên tắc nào. Phần này cung cấp nền tảng kỹ thuật để người vận hành và người mua hàng có thể đối chiếu chính xác với nhu cầu thực tế của hệ thống.

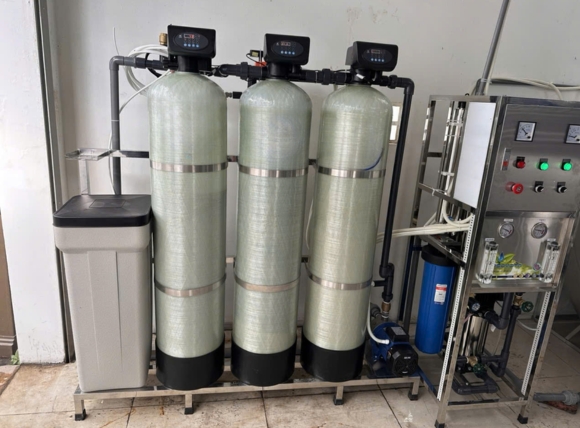

1.1. Van điều khiển tự động trong hệ thống làm mềm nước

Van điều khiển tự động, còn gọi là autovalve. Thiết bị điện tử chuyên dụng được lắp trực tiếp trên đỉnh cột nhựa trao đổi ion trong hệ thống làm mềm nước. Thiết bị này tự động thực hiện toàn bộ năm chu trình vận hành theo lập trình sẵn, không yêu cầu người vận hành can thiệp trong suốt quá trình.

Về phạm vi ứng dụng, van tự động phục vụ hai nhóm chính:

• Hệ thống sinh hoạt hộ gia đình: Xử lý nước cứng cho nhu cầu tắm giặt, nấu ăn, bảo vệ thiết bị gia dụng khỏi cáu cặn canxi, magie.
• Hệ thống công nghiệp: Cấp nước mềm cho nồi hơi, tháp giải nhiệt, dây chuyền sản xuất thực phẩm, đồ uống và hệ thống lọc thẩm thấu ngược (RO) tiền xử lý.

Điểm cốt lõi cần nhấn mạnh: van tự động không chỉ đóng, mở nước. Thiết bị này điều phối trình tự dòng chảy qua từng cổng theo đúng chu trình được lập trình, đây là yếu tố kỹ thuật phân biệt van tự động với van thủ công thông thường.

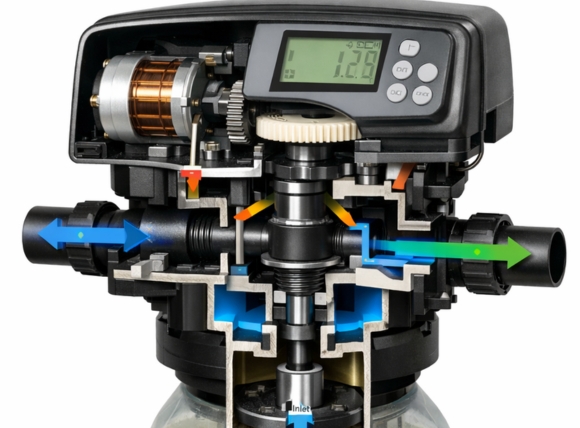

1.2. Cấu tạo cơ bản của van tự động

Một van điều khiển tự động hoàn chỉnh gồm bốn thành phần chính phối hợp với nhau:

Thân van được chế tạo từ vật liệu chống ăn mòn, chịu được môi trường tiếp xúc liên tục với dung dịch muối NaCl trong quá trình hoàn nguyên. Áp lực làm việc tiêu chuẩn từ 0,15 đến 0,6 MPa, nhiệt độ môi chất từ 5 đến 45°C.

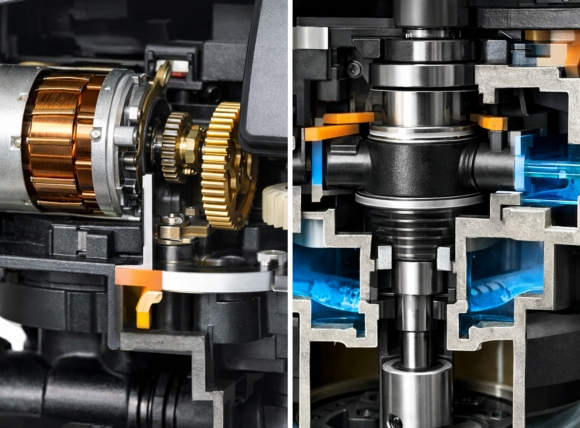

1.3. Hai cơ chế điều khiển chính

Van điều khiển tự động cho hệ thống làm mềm nước được phân chia thành hai nhóm điều khiển dựa trên cách xác định thời điểm kích hoạt tái sinh.

Điều khiển theo lưu lượng (Volume-based):

• Bộ điều khiển tích lũy thể tích nước đã xử lý qua đồng hồ lưu lượng tích hợp.
• Khi đạt ngưỡng thể tích cài đặt, van tự động khởi động chu trình hoàn nguyên.
• Phù hợp với hệ thống có lưu lượng tiêu thụ biến động theo mùa hoặc theo ca sản xuất.
• Ưu điểm: Tái sinh đúng lúc nhựa thực sự bão hòa, tránh tái sinh thừa hoặc thiếu.

Điều khiển theo thời gian (Time-based):

• Người vận hành cài đặt số ngày cố định giữa các lần tái sinh.
• Van tự động khởi động đúng giờ đã lập trình, bất kể lượng nước đã tiêu thụ là bao nhiêu.
• Phù hợp với hệ thống có lưu lượng tiêu thụ ổn định, ít biến động.
• Lưu ý: Nếu lưu lượng thực tế thấp hơn dự kiến, có thể xảy ra tái sinh khi nhựa chưa bão hòa, tiêu tốn muối không cần thiết.

II. Lý do hệ thống làm mềm nước cần van tự động

Nhiều đơn vị vẫn vận hành hệ thống làm mềm nước theo phương thức thủ công, đặt lịch hoàn nguyên bằng tay, kiểm tra thùng muối theo cảm tính và xử lý sự cố sau khi đã phát sinh. Phần này làm rõ tại sao cách tiếp cận đó tạo ra rủi ro vận hành liên tục và tại sao van tự động là giải pháp kỹ thuật thay thế phù hợp hơn.

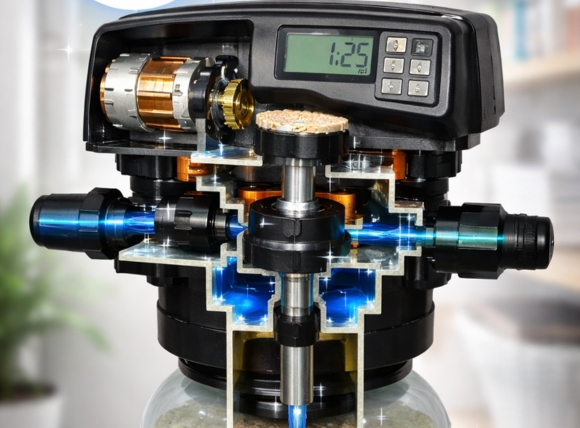

2.1. Vận hành chính xác 24/7 không cần giám sát

Hệ thống làm mềm nước phục vụ liên tục, không phân biệt giờ hành chính hay ca đêm. Van điều khiển tự động duy trì chu trình vận hành dựa hoàn toàn trên mạch điện tử, không phụ thuộc vào lịch làm việc của nhân sự.

Các lợi thế cụ thể so với vận hành thủ công:

• Loại bỏ sai sót thao tác: Người vận hành thủ công có thể bỏ sót bước rửa ngược, hút muối không đủ thời gian hoặc quên cấp nước vào thùng muối sau hoàn nguyên.
• Phản ứng kịp thời: Van tự động khởi động tái sinh ngay khi đạt ngưỡng, không chờ đến ca làm việc tiếp theo.
• Độ ổn định cao: Hoạt động dựa trên mạch điện tử với độ chính xác cao, ít hỏng vặt trong điều kiện vận hành tiêu chuẩn.

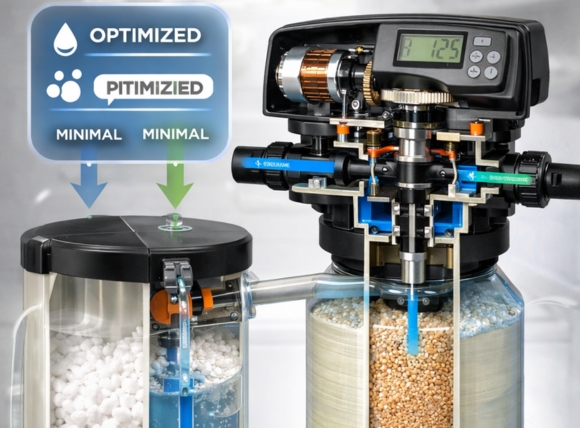

2.2. Tối ưu lượng muối và nước thải hoàn nguyên

Chi phí muối NaCl chiếm tỷ trọng đáng kể trong chi phí vận hành dài hạn của hệ thống làm mềm nước. Van điều khiển tự động tác động trực tiếp đến hiệu quả sử dụng muối theo hai hướng:

• Tái sinh đúng thời điểm: Với van điều khiển theo lưu lượng, hệ thống chỉ tái sinh khi nhựa thực sự đạt ngưỡng bão hòa. Tánh tiêu tốn muối cho các chu kỳ không cần thiết.
• Kiểm soát lượng nước muối hút: Thời gian bước hút muối (Brine Draw) được cài đặt chính xác theo dung lượng nhựa, tránh hút thiếu gây hoàn nguyên không đủ hoặc hút thừa gây lãng phí muối.
• Giảm lượng nước thải xả ra: Tối ưu hóa thời gian từng bước trực tiếp làm giảm thể tích nước xả thải trong mỗi chu kỳ tái sinh.

2.3. Bảo vệ và kéo dài tuổi thọ hạt nhựa trao đổi ion

Hạt nhựa cation là vật liệu lọc cốt lõi của hệ thống làm mềm nước và cũng là thành phần có chi phí thay thế cao nhất. Van tự động bảo vệ nhựa theo hai cơ chế trực tiếp:

• Thứ nhất - Tái sinh đúng định kỳ: Nhựa cation bị bão hòa nếu không được hoàn nguyên kịp thời sẽ mất dần dung lượng trao đổi ion. Van tự động ngăn chặn tình trạng này bằng cách kích hoạt tái sinh đúng ngưỡng, trước khi nhựa bị suy giảm hiệu suất.
• Thứ hai - Rửa ngược định kỳ: Bước Backwash trong mỗi chu kỳ xới tơi lớp nhựa, loại bỏ cặn bẩn tích tụ và ngăn hiện tượng nén chặt lớp vật liệu lọc theo thời gian. Đây là yếu tố kỹ thuật trực tiếp kéo dài tuổi thọ nhựa.

III. So sánh sự khác biệt giữa van 3 cửa và van 5 cửa

Trên thị trường thiết bị xử lý nước hiện nay, van tự động được chia thành hai nhóm chính theo số cổng kết nối: van 3 cửa và van 5 cửa. Việc lựa chọn sai loại van dẫn đến hệ thống không thực hiện được đầy đủ các bước vận hành cần thiết. Phần này làm rõ từng loại để tránh nhầm lẫn trong lựa chọn thiết bị.

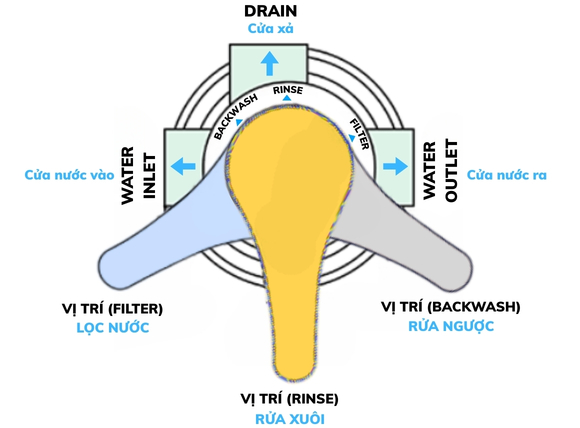

3.1. Van 3 cửa trong hệ thống lọc thô

Van 3 cửa được thiết kế cho các cột lọc không có chức năng trao đổi ion. Cụ thể là cột lọc cát, cột than hoạt tính và cột lọc đa tầng. Với ba cổng kết nối, nước vào, nước ra và đường xả. Van loại này chỉ thực hiện được hai thao tác:

• Chế độ lọc (Service): Nước đi qua lớp vật liệu lọc từ trên xuống.
• Rửa ngược (Backwash): Nước chảy ngược từ dưới lên để xới tơi và đẩy cặn ra ngoài.

Van 3 cửa không có cổng kết nối thùng muối, do đó hoàn toàn không phù hợp cho hệ thống làm mềm nước cần thực hiện chu trình hút muối và hoàn nguyên hạt nhựa cation.

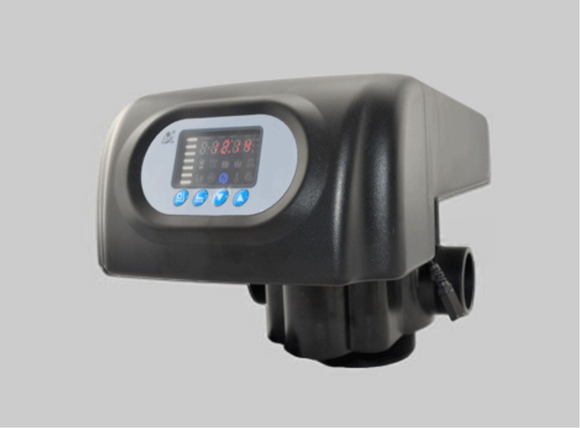

3.2. Van 5 cửa chuyên dụng cho làm mềm nước

Van 5 cửa được thiết kế chuyên biệt cho hệ thống làm mềm nước sử dụng cột nhựa trao đổi ion. Năm cổng kết nối bao gồm:

• Cổng 1: Nước cứng đầu vào (Inlet).
• Cổng 2: Nước mềm đầu ra (Outlet).
• Cổng 3: Đường xả nước thải tái sinh (Drain).
• Cổng 4: Kết nối thùng muối, đường hút muối (Brine In).
• Cổng 5: Cấp nước trở lại thùng muối sau hoàn nguyên (Brine Refill)

Với cấu trúc 5 cổng, van thực hiện được đầy đủ năm bước của chu trình làm mềm nước: lọc, rửa ngược, hút muối, rửa xuôi và trả nước vào thùng muối.

3.3. Bảng tóm tắt so sánh van 3 cửa và van 5 cửa

Kết luận thực tiễn: Nếu mục tiêu là xử lý nước cứng bằng nhựa trao đổi ion, van 5 cửa là lựa chọn kỹ thuật bắt buộc. Van 3 cửa lắp vào hệ thống làm mềm sẽ khiến toàn bộ bước hoàn nguyên không thực hiện được, dẫn đến nhựa bão hòa nhanh chóng và chất lượng nước đầu ra giảm sút.

IV. Nguyên lý hoạt động của 5 chu trình van tự động

Đây là phần kỹ thuật trọng tâm của bài viết. Hiểu rõ từng bước trong chu trình vận hành giúp người dùng kiểm tra hệ thống đúng cách, phát hiện sự cố sớm và cài đặt thông số phù hợp. Mỗi bước trong năm chu trình đều có vai trò kỹ thuật riêng biệt, không thể bỏ qua hoặc rút ngắn tùy tiện.

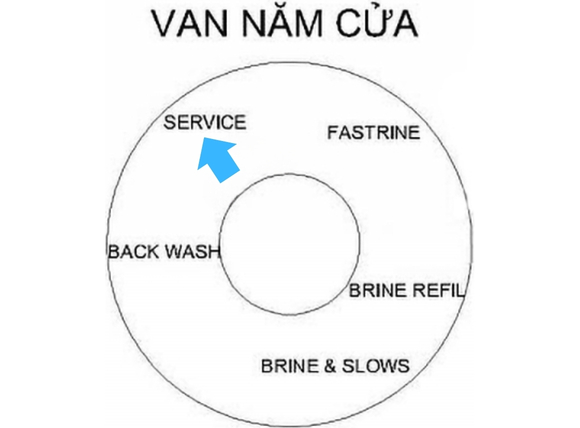

4.1. Chế độ lọc (Service)

Đây là trạng thái vận hành chính, trạng thái mà hệ thống thực sự xử lý nước và cấp nước mềm cho người dùng.

Trong chế độ lọc:

• Nước cứng chứa ion Ca²⁺ và Mg²⁺ đi vào cột nhựa từ phía trên.
• Hạt nhựa cation giữ lại Ca²⁺, Mg²⁺ và trả lại ion Na⁺ vào dòng nước.
• Nước đầu ra mang đặc tính mềm, hàm lượng canxi và magie giảm xuống mức cho phép.
• Chế độ này duy trì cho đến khi nhựa bão hòa (đạt ngưỡng lưu lượng hoặc thời gian cài đặt).

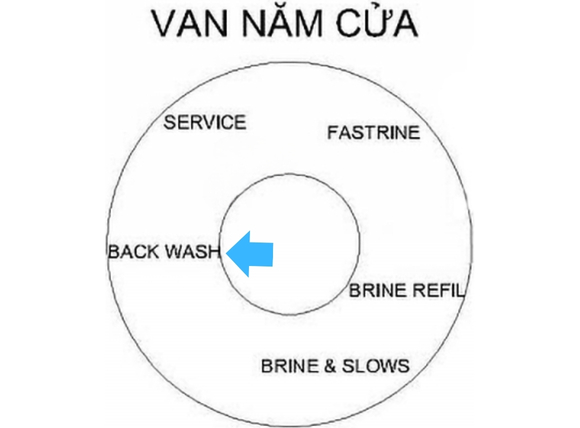

4.2. Rửa ngược (Backwash)

Khi van nhận lệnh kích hoạt tái sinh, bước đầu tiên là rửa ngược, bước chuẩn bị kỹ thuật không thể bỏ qua.

Cơ chế hoạt động:

• Nước sạch được dẫn vào cột từ phía dưới, chảy ngược chiều so với chế độ lọc.
• Áp lực dòng chảy ngược giãn nở và xới tơi lớp nhựa bị nén chặt sau thời gian dài vận hành.
• Cặn bẩn, mảnh vỡ nhựa và tạp chất tích tụ trong lớp vật liệu lọc được đẩy ra ngoài qua đường xả.

Nếu bỏ qua bước này, cặn bẩn tích tụ dần làm tăng sức cản dòng chảy, giảm hiệu suất trao đổi ion và rút ngắn tuổi thọ lớp nhựa.

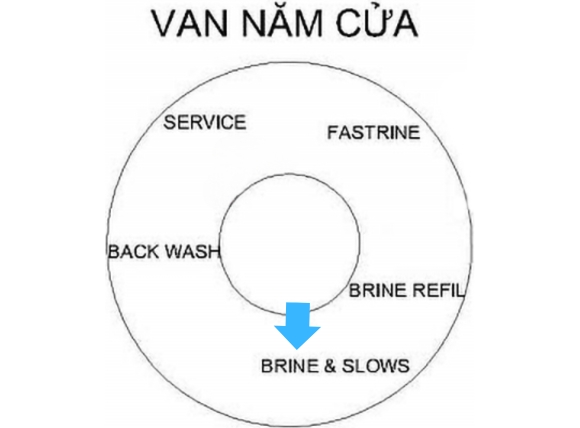

4.3. Hút muối và rửa chậm (Brine Draw & Slow Rinse)

Đây là bước cốt lõi của quá trình hoàn nguyên, bước quyết định trực tiếp đến mức độ tái sinh của nhựa cation.

Giai đoạn hút muối (Brine Draw):

• Van kích hoạt bộ phận injector tạo áp suất âm.
• Áp suất âm hút dung dịch muối NaCl bão hòa từ thùng muối lên và đưa vào cột nhựa.
• Ion Na⁺ trong dung dịch muối đẩy ion Ca²⁺ và Mg²⁺ ra khỏi vị trí liên kết trên nhựa.
• Ca²⁺ và Mg²⁺ theo dòng nước muối chảy ra ngoài qua đường xả thải.

Giai đoạn rửa chậm (Slow Rinse):

• Sau khi thùng muối cạn, nước sạch tiếp tục chảy chậm qua lớp nhựa với tốc độ thấp.
• Tốc độ chậm tối ưu hóa thời gian tiếp xúc giữa Na⁺ còn lại trong nhựa và Ca²⁺, Mg²⁺, hoàn tất quá trình trao đổi ion theo chiều thuận.
• Nước xả trong giai đoạn này vẫn chứa nồng độ muối cao, dẫn ra đường thoát nước thải.

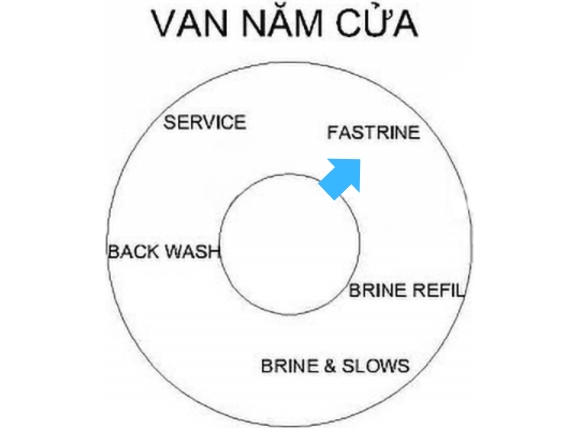

4.4. Rửa xuôi (Fast Rinse)

Sau khi hoàn nguyên xong, nhựa còn giữ lượng muối dư đáng kể bên trong cột. Nếu đưa ngay vào chế độ lọc, nước đầu ra sẽ chứa nồng độ natri cao, không đạt tiêu chuẩn chất lượng.

Bước rửa xuôi giải quyết vấn đề này:

• Nước sạch chảy nhanh qua lớp nhựa theo chiều từ trên xuống, đúng chiều chế độ lọc.
• Tốc độ cao đẩy toàn bộ muối còn lại ra ngoài qua đường xả.
• Quá trình kết thúc khi độ dẫn điện của nước đầu ra về mức ổn định, xác nhận nhựa đã sạch muối và sẵn sàng cho chu kỳ lọc mới.

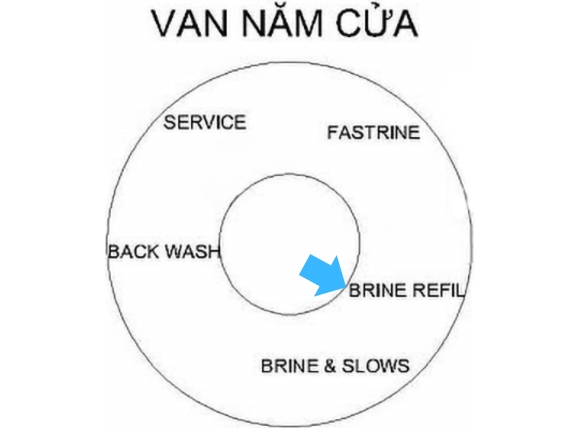

4.5. Trả nước vào thùng muối (Brine Refill)

Bước cuối cùng trong chu trình là chuẩn bị nguyên liệu cho lần hoàn nguyên tiếp theo.

• Van cấp một lượng nước sạch đã tính toán sẵn vào thùng muối.
• Nước tiếp xúc với muối NaCl rắn trong thùng, hòa tan dần tạo thành dung dịch muối bão hòa.
• Lượng nước cấp vào được kiểm soát chính xác bởi bộ điều khiển, tránh trường hợp thùng muối quá loãng không đủ nồng độ cho lần hoàn nguyên kế tiếp.
• Sau bước này, van trở về chế độ lọc (Service), hoàn tất một chu kỳ đầy đủ.

V. Cách cài đặt thông số van làm mềm nước tự động

Vận hành đúng kỹ thuật bắt đầu từ khâu cài đặt thông số ban đầu. Một van tự động chất lượng cao nhưng được cài đặt sai thông số vẫn dẫn đến tái sinh không hiệu quả, tiêu hao muối vượt mức hoặc nước đầu ra không đạt độ mềm yêu cầu. Phần này hướng dẫn ba nhóm thông số cài đặt quan trọng nhất.

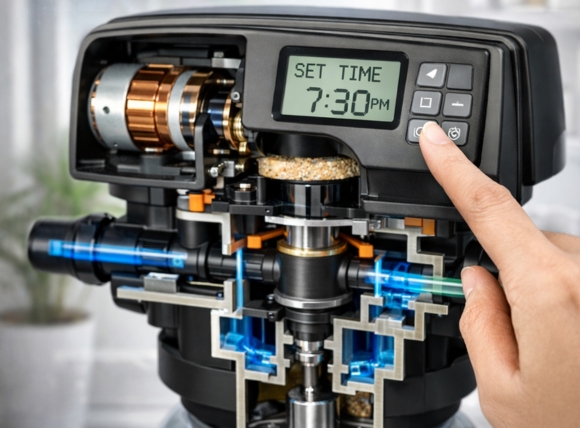

5.1. Thiết lập thời gian thực trên bộ điều khiển

Bước đầu tiên khi đưa van vào vận hành là cài đặt đồng hồ thời gian thực trên màn hình bộ điều khiển.

Quy trình thực hiện:

• Truy cập menu cài đặt trên màn hình van.
• Nhập giờ và phút hiện tại (Current Time) chính xác.
• Thiết lập giờ kích hoạt tái sinh thường chọn khung giờ thấp điểm tiêu thụ nước (ví dụ: 2 giờ sáng) để tránh gián đoạn cấp nước trong sinh hoạt hoặc sản xuất.
• Kiểm tra lại giờ hiển thị trước khi lưu cài đặt.

5.2. Cài đặt chu kỳ tái sinh theo độ cứng và công suất

Đây là nhóm thông số kỹ thuật quan trọng nhất, quyết định tần suất và hiệu quả hoàn nguyên của hệ thống. Người vận hành cần xác định hai thông số đầu vào:

Thông số 1 - Độ cứng nước nguồn:

• Đo độ cứng nước đầu vào bằng bộ kit thử hoặc thiết bị đo điện tử, tính theo đơn vị ppm CaCO₃ hoặc mg/L.
• Độ cứng càng cao, dung lượng trao đổi của nhựa cạn kiệt càng nhanh → chu kỳ tái sinh cần ngắn hơn hoặc dung tích nhựa cần lớn hơn.

Thông số 2 - Lưu lượng tiêu thụ thực tế:

• Xác định lưu lượng trung bình sử dụng mỗi ngày (m³/ngày).
• Từ hai thông số trên, tính thể tích nước xử lý tối đa mỗi chu kỳ (dành cho van điều khiển theo lưu lượng) hoặc số ngày giữa các lần tái sinh (dành cho van điều khiển theo thời gian).

Việc tính sai hai thông số này là nguyên nhân phổ biến nhất dẫn đến hệ thống cấp nước không đạt độ mềm yêu cầu hoặc tiêu hao muối vượt mức dự kiến.

5.3. Các lưu ý khi vận hành van tự động

Ngoài cài đặt ban đầu, quá trình vận hành hàng ngày cần kiểm soát ba yếu tố sau:

• Mức muối trong thùng brine: Kiểm tra định kỳ và bổ sung muối trước khi thùng cạn dưới mức tối thiểu. Nếu thùng cạn hoàn toàn, chu trình hút muối diễn ra nhưng không có muối, nhựa không được hoàn nguyên dù van vận hành đúng quy trình.
• Nguồn điện cấp cho van: Đảm bảo điện áp cấp cho bộ điều khiển ổn định trong suốt chu trình tái sinh. Mất điện giữa chu trình có thể gây gián đoạn bước, dẫn đến nhựa chưa hoàn nguyên đủ mức.
• Đường xả nước thải: Kiểm tra đường thoát nước thải không bị tắc nghẽn. Tắc đường xả làm tăng áp suất ngược trong van, ảnh hưởng đến hiệu quả từng bước.

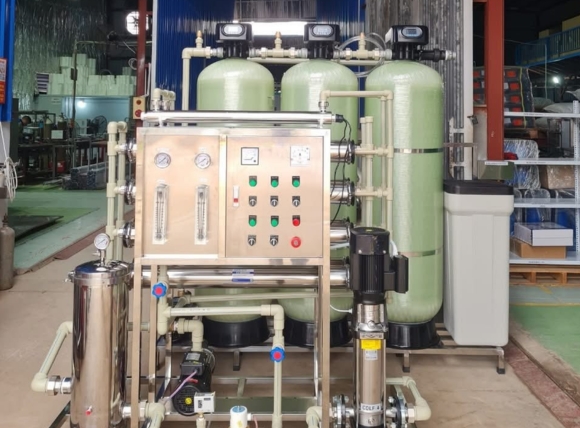

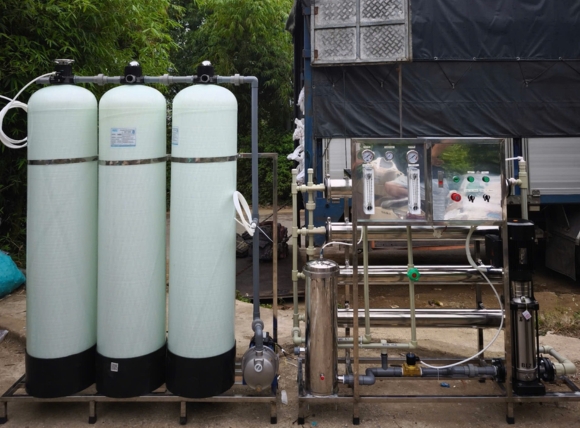

VI. Tiêu chí lựa chọn van phù hợp với hệ thống làm mềm nước

Không phải mọi van tự động đều phù hợp với mọi hệ thống. Lựa chọn van không tương thích với công suất hoặc cơ chế điều khiển của hệ thống dẫn đến hiệu suất lọc thấp, tuổi thọ thiết bị giảm và chi phí vận hành tăng. Phần này xác định ba tiêu chí kỹ thuật cốt lõi để người mua đưa ra quyết định chính xác.

6.1. Xác định lưu lượng thiết kế (m³/h) và kích thước cột nhựa

Lưu lượng thiết kế là tiêu chí đầu tiên và quan trọng nhất khi lựa chọn van. Van được phân nhóm công suất theo đơn vị m³/h và phải tương thích với lưu lượng thực tế của hệ thống:

• Nhóm công suất nhỏ (1 – 4 m³/h): Phù hợp hệ thống sinh hoạt hộ gia đình, văn phòng nhỏ, cơ sở dịch vụ quy mô nhỏ.
• Nhóm công suất trung bình (4 – 20 m³/h): Phù hợp tòa nhà thương mại, khách sạn, nhà máy thực phẩm quy mô vừa.
• Nhóm công suất lớn (trên 20 m³/h): Phù hợp nhà máy công nghiệp, hệ thống nồi hơi công suất cao, tháp giải nhiệt lớn.

Ngoài lưu lượng, cần xác nhận đường kính kết nối của van tương thích với miệng cột nhựa đang sử dụng. Kết nối không khớp đường kính dẫn đến sụt áp cục bộ hoặc rò rỉ tại mối ghép.

6.2. Chọn cơ chế điều khiển: theo thời gian hay theo lưu lượng

Quyết định này phụ thuộc vào đặc điểm tiêu thụ nước thực tế của từng hệ thống:

6.3. Khả năng tích hợp với hệ thống điện và đường ống hiện có

Trước khi quyết định mua van, cần kiểm tra ba yếu tố tích hợp sau:

• Điện áp cuộn solenoid hoặc motor: Xác nhận van tương thích với điện áp nguồn hiện có tại vị trí lắp đặt (24VDC, 110VAC hoặc 220VAC).
• Kết nối đường ống: Kiểm tra loại kết nối, ren trong, ren ngoài BSP hay mặt bích Phải khớp với hệ thống đường ống hiện hữu. Không tương thích kết nối đòi hỏi phụ kiện chuyển tiếp, tăng nguy cơ rò rỉ.
• Đường thoát nước thải: Vị trí lắp van cần có đường xả nước thải đủ năng lực tiếp nhận lưu lượng xả đỉnh trong bước rửa ngược.

VII. Kết luận của VITEKO

Van điều khiển tự động cho hệ thống làm mềm nước không phải là phụ kiện tùy chọn. Đây là thiết bị kỹ thuật quyết định toàn bộ hiệu suất vận hành của hệ thống. Từ việc tự động điều phối năm chu trình lọc và hoàn nguyên, kiểm soát chính xác lượng muối tiêu thụ, đến bảo vệ hạt nhựa cation khỏi tình trạng bão hòa kéo dài. Van tự động là nền tảng để hệ thống làm mềm nước hoạt động ổn định, tiết kiệm và bền vững.

Nhìn chung, Van điều khiển tự động cho hệ thống làm mềm nước là bộ phận quan trọng giúp hệ thống vận hành ổn định, kiểm soát chính xác các chu trình xử lý và hỗ trợ nâng cao hiệu quả làm mềm nước trong nhiều ứng dụng khác nhau.

Nếu bạn cần tư vấn chi tiết hoặc lựa chọn Van điều khiển tự động cho hệ thống làm mềm nước phù hợp với hệ thống của mình, hãy liên hệ ngay Hotline 091 897 6655 (Miền Nam) / 093 345 5566 (Miền Bắc) để được hỗ trợ nhanh chóng.
