Phụ kiện & Linh kiện làm mềm nước: Danh sách đầy đủ trong hệ thống

Không phải mọi sự cố nước cứng đều xuất phát từ nguồn nước. Phần lớn đến từ việc thiếu hoặc dùng sai linh kiện trong hệ thống xử lý. Bài viết này tổng hợp Phụ kiện & Linh kiện làm mềm nước: Danh sách đầy đủ trong hệ thống dựa trên cấu tạo thực tế của các hệ thống làm mềm nước gia đình và công nghiệp, giúp người đọc xác định đúng từng bộ phận, chức năng cụ thể và tiêu chí lựa chọn phù hợp với nhu cầu sử dụng.

I. Tổng quan cấu tạo hệ thống làm mềm nước

Trước khi đi vào danh sách từng linh kiện cụ thể, cần hiểu rõ hệ thống làm mềm nước được tổ chức theo cấu trúc nào. Toàn bộ hệ thống không hoạt động theo kiểu từng bộ phận riêng lẻ. Mỗi linh kiện đều có vai trò xác định trong một chu trình kỹ thuật khép kín. Nắm được tổng quan này giúp người dùng tránh mua thiếu phụ kiện, lắp đặt sai vị trí hoặc bỏ qua bộ phận then chốt.

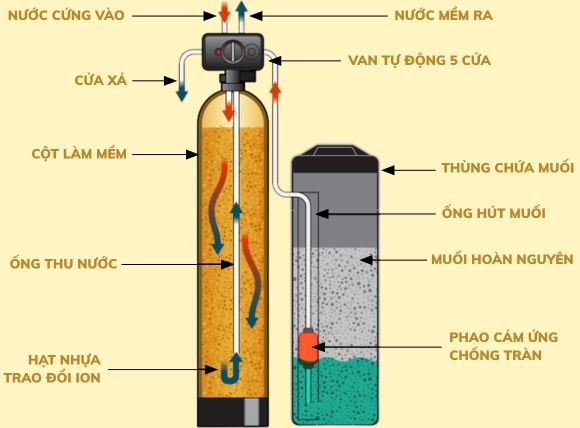

1.1. Nguyên lý trao đổi ion của hệ thống làm mềm nước

Nước cứng chứa hàm lượng ion canxi (Ca²⁺) và magiê (Mg²⁺) vượt ngưỡng cho phép. Đây là nguyên nhân trực tiếp gây cáu cặn trắng trong đường ống, bình nóng lạnh, máy giặt và các thiết bị sử dụng nước hằng ngày.

Hệ thống làm mềm nước xử lý vấn đề này theo cơ chế trao đổi ion:

• Nước cứng được dẫn từ trên xuống qua lớp hạt nhựa trao đổi ion (nhựa Cation).
• Hạt nhựa giữ lại ion Ca²⁺ và Mg²⁺, đồng thời giải phóng ion Na⁺ vào dòng nước.
• Nước ra khỏi cột lọc đã được thay thế toàn bộ ion gây cứng bằng ion natri, không còn khả năng tạo cặn.
• Khi hạt nhựa bão hòa ion Ca²⁺/Mg²⁺, hệ thống khởi động chu trình hoàn nguyên bằng dung dịch muối NaCl để phục hồi lớp nhựa.

Đây là nền tảng kỹ thuật chi phối toàn bộ danh sách linh kiện trong hệ thống. Mỗi bộ phận đều phục vụ cho một bước cụ thể trong cơ chế này.

1.2. Ba nhóm bộ phận của hệ thống làm mềm nước

Toàn bộ phụ kiện và linh kiện trong hệ thống làm mềm nước được phân vào ba nhóm chức năng rõ ràng:

Cách phân nhóm này giúp người lắp đặt kiểm tra tính đầy đủ của hệ thống theo từng chức năng, thay vì liệt kê dàn trải thiếu hệ thống.

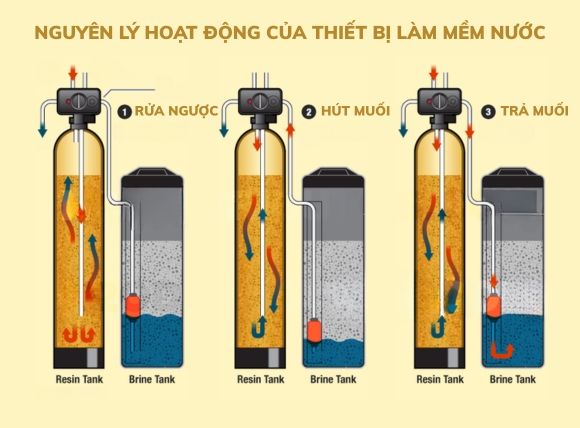

1.3. Chu trình vận hành của hệ thống làm mềm nước

Hệ thống làm mềm nước không vận hành theo một chiều duy nhất. Toàn bộ quá trình được tổ chức thành 5 bước tuần hoàn, trong đó mỗi bộ phận linh kiện đảm nhận vai trò tại một bước xác định:

1. Lọc (Service): Nước đi qua cột nhựa, ion Ca²⁺/Mg²⁺ bị giữ lại, nước mềm được cấp ra hệ thống sử dụng.
2. Sục rửa ngược (Backwash): Dòng nước chạy ngược từ dưới lên, tơi lớp nhựa, đẩy cặn cơ học ra đường xả.
3. Hút muối hoàn nguyên (Brine Draw): Dung dịch NaCl bão hòa được hút từ thùng muối qua cột nhựa, ion Na⁺ đẩy Ca²⁺/Mg²⁺ ra ngoài đường xả.
4. Rửa xuôi (Rinse): Nước sạch rửa lại lớp nhựa, loại bỏ phần dung dịch muối còn sót.
5. Trả trạng thái lọc (Return to Service): Hệ thống trở về chu trình lọc bình thường, bình muối được nạp lại nước để chuẩn bị cho chu kỳ tiếp theo.

Năm bước này vận hành liên tục và hoàn toàn tự động nếu hệ thống được trang bị van điều khiển tự động (Autovalve) kết hợp với tủ điện lập trình.

II. Linh kiện cốt lõi trong hệ thống làm mềm nước

Nhóm linh kiện cốt lõi là những bộ phận mà nếu thiếu bất kỳ một trong số đó, hệ thống làm mềm nước sẽ không thể vận hành đúng chức năng. Đây là danh sách cần được xác định và lựa chọn đầu tiên khi thiết kế hoặc thi công hệ thống.

2.1. Cột lọc áp lực (Composite hoặc Inox)

Cột lọc áp lực là vỏ bình chứa toàn bộ vật liệu lọc bên trong, bao gồm hạt nhựa Cation và lớp sỏi đỡ. Đây là linh kiện chịu áp lực nước trực tiếp trong suốt quá trình vận hành, cả lúc lọc lẫn lúc sục rửa ngược.

Đặc điểm kỹ thuật cần lưu ý:

• Vật liệu Composite (FRP): Sợi thủy tinh gia cường nhựa, trọng lượng nhẹ, chống ăn mòn hóa chất tốt, phù hợp với đa số nguồn nước ngầm và nước máy. Chi phí thấp hơn cột Inox cùng dung tích.
• Vật liệu Inox 304/316: Độ bền cơ học cao hơn, chịu nhiệt tốt hơn, phù hợp với môi trường lắp đặt ngoài trời hoặc các ứng dụng yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt như thực phẩm, dược phẩm, bệnh viện.

Kích thước cột lọc được chọn dựa trên lưu lượng thiết kế (m³/h) và dung lượng trao đổi ion yêu cầu. Cột quá nhỏ so với lưu lượng thực tế sẽ rút ngắn chu kỳ lọc và tăng tần suất hoàn nguyên.

2.2. Hạt nhựa trao đổi ion Cation

Hạt nhựa Cation là vật liệu thực hiện trực tiếp quá trình làm mềm nước. Không có bộ phận nào trong hệ thống có thể thay thế chức năng này.

Cơ chế hoạt động:

• Hạt nhựa Cation axit mạnh (SAC - Strong Acid Cation) mang điện tích âm, hút và giữ lại ion dương Ca²⁺, Mg²⁺ từ dòng nước.
• Đồng thời, hạt nhựa giải phóng ion Na⁺ vào dòng nước để cân bằng điện tích.
• Sau một chu kỳ vận hành, lớp nhựa bão hòa Ca²⁺/Mg²⁺ và mất khả năng trao đổi, cần hoàn nguyên bằng dung dịch NaCl.

Thông số kỹ thuật đặc trưng của hạt nhựa Cation:

Tuổi thọ và dấu hiệu cần thay thế:

Theo thông tin từ các bài viết tham khảo được cung cấp, tuổi thọ trung bình của hạt nhựa Cation dao động từ 3 đến 5 năm tùy chất lượng nước đầu vào và tần suất hoàn nguyên.

Các dấu hiệu nhận biết hạt nhựa cần thay:

• Nước sau lọc vẫn xuất hiện cặn trắng khi đun nấu.
• Kết quả đo độ cứng đầu ra vượt ngưỡng thiết kế dù chu kỳ hoàn nguyên vẫn diễn ra bình thường.
• Hạt nhựa bị vỡ vụn, biến màu hoặc có mùi lạ khi kiểm tra trực tiếp.
• Chu kỳ lọc rút ngắn bất thường, hệ thống hoàn nguyên quá thường xuyên.

Lưu ý quan trọng: nước đầu vào có hàm lượng clo dư cao hoặc sắt vượt ngưỡng 0,3 mg/L có thể làm suy giảm nhanh chất lượng hạt nhựa.

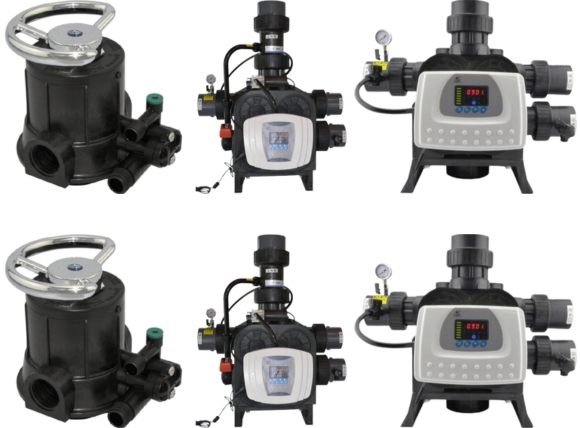

2.3. Van điều khiển (Autovalve hoặc van tay 5 cửa)

Van điều khiển là trung tâm điều phối toàn bộ chu trình vận hành của hệ thống làm mềm nước. Đây là linh kiện phức tạp nhất về mặt cơ-điện trong toàn bộ hệ thống.

Hai loại van phổ biến:

• Van tay 5 cửa: Người vận hành chuyển đổi thủ công giữa các trạng thái lọc, sục rửa ngược, hút muối, rửa xuôi và trả trạng thái. Phù hợp với hệ thống quy mô nhỏ hoặc nơi nguồn điện không ổn định.
• Van tự động (Autovalve): Tích hợp động cơ điện và bộ lập trình, tự động chuyển đổi giữa 5 bước chu trình theo lịch thời gian (timer) hoặc theo lưu lượng nước thực tế đã xử lý. Phù hợp với hệ thống thương mại và công nghiệp.

Ưu điểm của van tự động so với van tay:

• Loại bỏ hoàn toàn sự can thiệp thủ công trong chu trình hoàn nguyên.
• Hoàn nguyên đúng thời điểm, không sớm (lãng phí muối) và không trễ (cấp nước cứng).
• Ghi nhận lưu lượng tích lũy, kích hoạt hoàn nguyên theo nhu cầu thực tế thay vì lịch cố định.

Các hãng van điều khiển được đề cập trong tài liệu tham khảo bao gồm Fleck, Autotrol, Runxin.

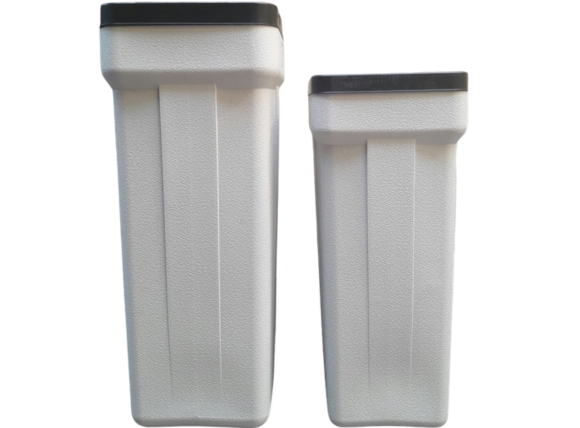

2.4. Thùng chứa muối hoàn nguyên (Brine Tank)

Thùng chứa muối còn gọi là bình muối hoàn nguyên. Là bộ phận cung cấp dung dịch NaCl bão hòa để phục hồi khả năng trao đổi ion của hạt nhựa sau mỗi chu kỳ lọc.

Cấu tạo cơ bản của thùng muối:

• Thân thùng: Nhựa HDPE hoặc polyetylen, không bị ăn mòn bởi dung dịch muối đặc.
• Van phao tích hợp: Tự động kiểm soát mực nước bên trong thùng, tránh tràn nước muối ra ngoài.
• Ống hút muối: Dẫn dung dịch NaCl bão hòa từ thùng vào cột lọc trong bước hoàn nguyên.
• Lưới lọc đáy: Ngăn cặn muối và tạp chất không tan lọt vào đường ống hút.

Dung tích thùng muối được chọn tương ứng với dung lượng hạt nhựa trong cột lọc và lượng muối cần thiết cho mỗi chu kỳ hoàn nguyên. Thùng quá nhỏ dẫn đến thiếu muối giữa chừng, hạt nhựa không được phục hồi hoàn toàn.

2.5. Muối hoàn nguyên

Muối hoàn nguyên là vật tư tiêu hao duy nhất trong toàn bộ hệ thống làm mềm nước. Toàn bộ các linh kiện khác có tuổi thọ tính theo năm, trong khi muối được nạp lại định kỳ theo chu kỳ vận hành.

Tiêu chuẩn lựa chọn muối hoàn nguyên:

• Độ tinh khiết NaCl tối thiểu ≥ 99% để tránh tạp chất tích tụ trong thùng muối và ống hút.
• Dạng muối viên ép (pellet) tan chậm, tạo dung dịch đều hơn so với muối hạt thô.
• Không sử dụng muối ăn thông thường có chứa iốt hoặc phụ gia, các chất này có thể gây hư hỏng hạt nhựa.
• Lượng muối tiêu thụ phụ thuộc vào độ cứng nước đầu vào và dung tích cột nhựa, không có con số cố định chung cho mọi hệ thống.

III. Những linh kiện và phụ kiện của hệ thống làm mềm nước

Ngoài nhóm linh kiện cốt lõi, hệ thống làm mềm nước còn bao gồm một tập hợp linh kiện và phụ kiện hỗ trợ. Thiếu bất kỳ bộ phận nào trong nhóm này không làm ngừng hệ thống ngay lập tức. Nhưng sẽ làm giảm hiệu quả xử lý, rút ngắn tuổi thọ linh kiện cốt lõi hoặc gây sự cố trong quá trình vận hành kéo dài.

3.1. Cột lọc và thùng muối

Cột lọc và thùng muối tạo thành cụm thiết bị chứa đựng. Hai bộ phận này phải được lựa chọn đồng bộ về dung tích để hệ thống hoạt động cân đối:

• Cột lọc xác định lượng hạt nhựa cần nạp và lưu lượng xử lý tối đa.
• Thùng muối xác định lượng dung dịch NaCl có thể cung cấp cho mỗi chu kỳ hoàn nguyên.

Nếu thùng muối có dung tích quá nhỏ so với cột lọc, chu kỳ hoàn nguyên sẽ không đủ nồng độ muối. Hạt nhựa phục hồi không hoàn toàn và độ cứng nước đầu ra tăng dần theo thời gian. Cả hai thiết bị đều cần lắp đặt trên mặt phẳng cứng, chắc chắn, có khả năng chịu tải trọng đầy tải (nước + vật liệu lọc + muối).

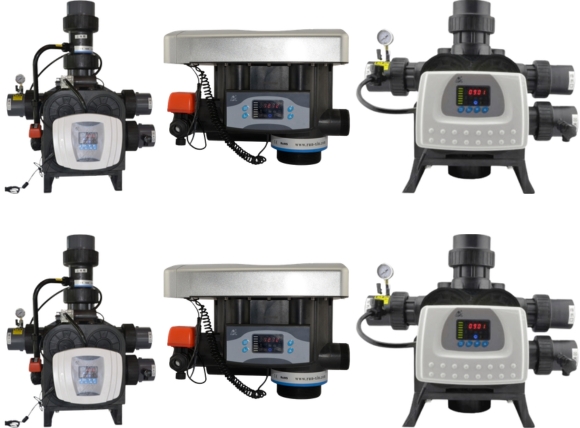

3.2. Van tự động, tủ điện và đồng hồ đo áp suất

Ba thiết bị này tạo thành cụm điều khiển và giám sát, phối hợp với nhau để hệ thống vận hành đúng lịch, đúng áp suất và đúng chu trình:

• Van tự động: Điều phối toàn bộ 5 bước chu trình theo tín hiệu từ timer hoặc lưu lượng kế. Là linh kiện có tần suất hỏng hóc cao nhất trong hệ thống do vận hành liên tục, cần bảo trì seal và piston định kỳ.
• Tủ điện điều khiển: Cấp nguồn và bảo vệ bơm cấp nước, van tự động và các thiết bị điện trong hệ thống. Tích hợp aptomat chống quá tải, relay bảo vệ động cơ và timer lập trình chu kỳ. Bắt buộc với hệ thống công nghiệp có nhiều bơm và nhiều cột lọc song song.
• Đồng hồ đo áp suất: Lắp tại đầu vào và đầu ra cột lọc. Chênh lệch áp suất giữa hai điểm tăng bất thường là dấu hiệu cột lọc đang bị tắc nghẽn hoặc lớp nhựa bị nén chặt, cần can thiệp kỹ thuật.

3.3. Hạt nhựa Cation, sỏi đỡ và lưới chặn hạt

Đây là nhóm vật liệu lọc nằm bên trong cột lọc áp lực. Ba thành phần này phải được lắp đặt đúng thứ tự và đúng tỷ lệ.

Thứ tự lớp vật liệu từ dưới lên:

1. Lưới lọc dưới (Underdrain/Hub): Lắp cố định ở đáy cột, giữ toàn bộ hạt nhựa và sỏi đỡ không lọt xuống đường ống ra. Kích thước lỗ lưới nhỏ hơn kích thước hạt nhựa nhỏ nhất trong lô sử dụng.
2. Lớp sỏi đỡ kỹ thuật: Phân phối dòng nước đều trên toàn bộ tiết diện cột lọc trong bước sục rửa ngược. Sỏi đỡ thường là thạch anh nung kích thước 2–4 mm.
3. Lớp hạt nhựa Cation: Chiếm phần lớn thể tích cột, là nơi diễn ra toàn bộ quá trình trao đổi ion.
4. Lưới lọc trên (Strainer): Ngăn hạt nhựa thoát ra đường ống cấp nước đầu ra khi áp suất biến động đột ngột.

Nếu thiếu lưới lọc hoặc lưới bị vỡ, hạt nhựa sẽ lọt vào hệ thống đường ống nội bộ. Gây tắc nghẽn thiết bị đầu cuối và ô nhiễm điểm dùng nước.

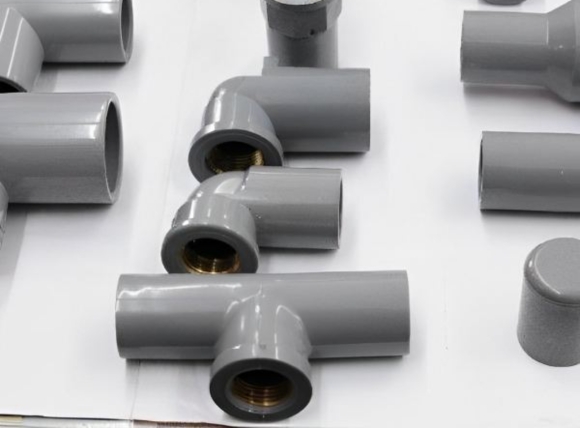

3.4. Ống dẫn PVC/Inox, co nối, rắc co và van lấy mẫu

Nhóm phụ kiện kết nối là xương sống vật lý của hệ thống. Đưa dòng nước đi đúng chiều, đúng áp suất qua từng thiết bị.

Vật liệu ống và phụ kiện kết nối cần tương thích với kích thước ren và chuẩn kết nối (DN/inch) của van điều khiển đã chọn. Sai kích thước kết nối là lỗi lắp đặt phổ biến nhất trong thực tế thi công.

IV. Phụ kiện bổ trợ hoàn thiện chức năng vận hành và giám sát hệ thống làm mềm

Nhóm phụ kiện bổ trợ không nằm trong cấu trúc xử lý chính, nhưng có vai trò thiết yếu trong việc bảo vệ linh kiện cốt lõi, kéo dài tuổi thọ hệ thống và duy trì chất lượng nước đầu ra ổn định theo thời gian.

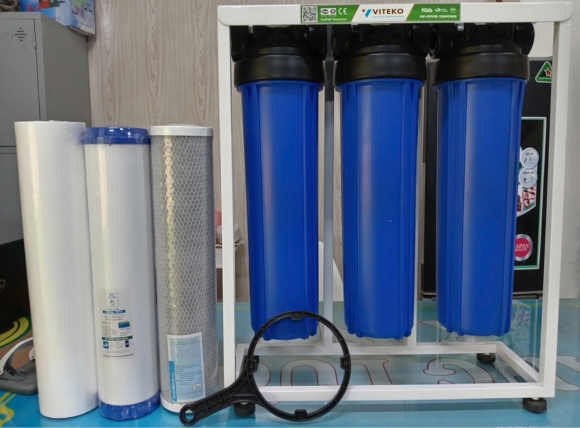

4.1. Bộ lọc thô đầu vào (Pre-filter)

Bộ lọc thô là tuyến bảo vệ đầu tiên trước khi nước đi vào cột nhựa Cation. Mục đích không phải là làm mềm nước, mà là loại bỏ cặn cơ học lơ lửng có thể gây tắc nghẽn lớp nhựa và làm giảm tuổi thọ van điều khiển.

Thông số kỹ thuật phổ biến:

• Dạng cốc lọc tiêu chuẩn 20 inch, lõi lọc sợi PP cuốn.
• Độ lọc 5 micron đủ để loại bỏ cặn phù sa, cát mịn, hạt rỉ sét trước khi vào cột chính.
• Cần thay lõi lọc định kỳ khi chênh áp qua lọc thô tăng vượt ngưỡng cài đặt.

Bộ lọc thô đặc biệt quan trọng với nguồn nước ngầm có hàm lượng sắt, mangan hoặc phù sa cao. Các tạp chất này bám vào bề mặt hạt nhựa và làm giảm dung lượng trao đổi ion vĩnh viễn nếu không được loại bỏ trước.

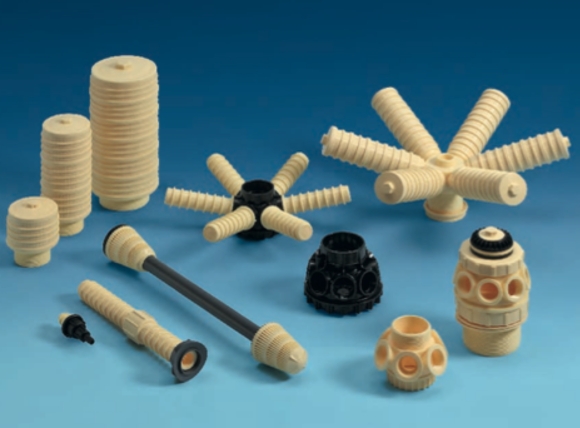

4.2. Lưới chặn hạt (Strainer/Hub)

Lưới chặn hạt là ranh giới vật lý ngăn hạt nhựa thoát khỏi cột lọc trong mọi điều kiện vận hành. Kể cả khi áp suất biến động đột ngột hoặc trong bước sục rửa ngược.

Hai vị trí lắp đặt:

• Lưới dưới (Underdrain): Lắp cố định ở đáy cột, giữ toàn bộ vật liệu lọc trong cột. Đây là lưới chịu tải trọng cao nhất. Cần kiểm tra tình trạng khi tháo cột bảo trì.
• Lưới trên (Strainer): Lắp ở đỉnh lớp nhựa, ngăn hạt nhựa nổi lên đường ống đầu ra trong bước sục rửa ngược có lưu lượng cao.

Khi lưới chặn hạt bị vỡ hoặc nứt, hạt nhựa lọt vào mạng đường ống nội bộ và gây tắc nghẽn vòi, thiết bị, van. Đây là sự cố không tự phục hồi. Cần tháo toàn bộ hệ thống đường ống để làm sạch.

4.3. Lớp sỏi đỡ

Lớp sỏi đỡ kỹ thuật, thường là thạch anh kích thước 2–4 mm, được lót ở đáy cột, phía trên lưới lọc dưới và phía dưới lớp hạt nhựa.

Hai chức năng kỹ thuật xác định:

1. Phân phối dòng nước đều trên toàn bộ tiết diện ngang của cột trong cả bước lọc và bước sục rửa ngược. Tránh hiện tượng "kênh dẫn" (channeling) khiến một phần hạt nhựa không được sử dụng.
2. Giữ ổn định lớp nhựa, ngăn hạt nhựa bị cuốn xuống và tắc ống thu nước đáy cột.

Chiều dày lớp sỏi đỡ và kích thước hạt phụ thuộc vào kích thước cột và lưu lượng thiết kế.

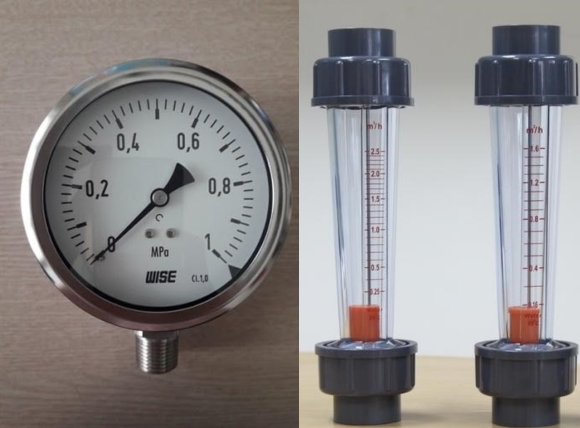

4.4. Đồng hồ đo áp suất và lưu lượng kế

Hai thiết bị đo lường này không tham gia trực tiếp vào quá trình xử lý nước. Chức năng của chúng là cung cấp dữ liệu vận hành để người dùng hoặc hệ thống tự động đưa ra quyết định can thiệp đúng lúc.

Đồng hồ đo áp suất:

• Lắp tại đầu vào và đầu ra cột lọc.
• Chênh áp tăng bất thường báo hiệu lớp lọc đang tắc nghẽn hoặc lớp nhựa bị nén chặt.
• Dùng để xác định thời điểm cần sục rửa ngược ngoài lịch định kỳ.

Lưu lượng kế:

• Đo tổng thể tích nước đã xử lý qua hệ thống.
• Tín hiệu từ lưu lượng kế được van tự động sử dụng để kích hoạt chu kỳ hoàn nguyên theo nhu cầu thực tế thay vì theo lịch cố định. Tiết kiệm muối và nước rửa một cách đáng kể so với chế độ timer.

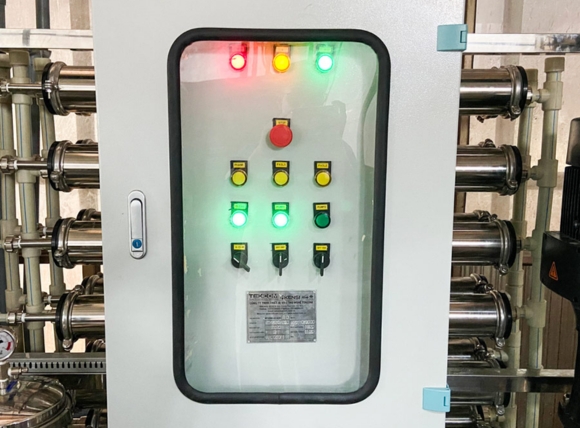

4.5. Tủ điện điều khiển vận hành tự động

Tủ điện là trung tâm bảo vệ và tự động hóa điện cho toàn bộ hệ thống. Bắt buộc đối với hệ thống công nghiệp có công suất lớn, nhiều cột lọc song song hoặc hệ thống bơm tăng áp.

Các thành phần tiêu biểu bên trong tủ điện:

• Aptomat (CB) tổng: Bảo vệ toàn bộ mạch điện hệ thống khỏi quá tải và ngắn mạch.
• Relay nhiệt bảo vệ động cơ bơm: Ngắt điện tự động khi bơm hoạt động quá tải liên tục.
• Timer lập trình: Cài đặt lịch hoàn nguyên theo giờ, ngày hoặc theo chu kỳ tùy chỉnh.
• Đèn báo trạng thái: Hiển thị trạng thái đang lọc, đang hoàn nguyên hoặc lỗi hệ thống.

Đối với hệ thống gia đình quy mô nhỏ với van tự động tích hợp timer, tủ điện riêng biệt có thể không cần thiết.

V. Kết luận của VITEKO

Một hệ thống làm mềm nước hoạt động hiệu quả không phụ thuộc vào một linh kiện đơn lẻ nào. Mà phụ thuộc vào sự đồng bộ của toàn bộ danh sách phụ kiện và linh kiện được lựa chọn đúng, lắp đặt đúng và bảo trì đúng chu kỳ.

Khuyến nghị từ VITEKO khi lựa chọn linh kiện:

• Ưu tiên hạt nhựa Cation chính hãng có chứng nhận tiêu chuẩn chất lượng rõ ràng. Đây là linh kiện quyết định chất lượng nước đầu ra.
• Lựa chọn van điều khiển tương thích với kích thước cột lọc và lưu lượng thiết kế. Van không phù hợp dung tích sẽ làm chu kỳ hoàn nguyên không hoàn chỉnh.
• Không bỏ qua bộ lọc thô đầu vào dù nguồn nước trông có vẻ sạch. Cặn cơ học mịn không nhìn thấy bằng mắt thường vẫn gây hại cho hạt nhựa theo thời gian.
• Kiểm tra tính tương thích kích thước kết nối (DN/inch) giữa van, ống và phụ kiện nối trước khi mua. Đây là lỗi phổ biến nhất trong quá trình thi công thực tế.
• Dùng muối viên tinh khiết NaCl ≥ 99% cho thùng hoàn nguyên. Muối không đạt tiêu chuẩn làm tăng tạp chất trong bình và đường ống hút, rút ngắn tuổi thọ van và hạt nhựa.

Việc nắm rõ “Phụ kiện & Linh kiện làm mềm nước: Danh sách đầy đủ trong hệ thống” giúp bạn chủ động trong thiết kế, vận hành và bảo trì hệ thống, hạn chế rủi ro và tối ưu chi phí lâu dài. Nếu bạn cần tư vấn chi tiết hoặc lựa chọn giải pháp phù hợp, hãy liên hệ ngay Hotline 091 897 6655 (Miền Nam) / 093 345 5566 (Miền Bắc) để được hỗ trợ nhanh chóng.
