Trong ngành đóng gói hiện đại, việc hiểu rõ cấu tạo, nguyên lý hoạt động của máy dán màng seal nhôm là yếu tố then chốt giúp doanh nghiệp tối ưu hiệu suất sản xuất và đảm bảo chất lượng sản phẩm. Kiến thức này không chỉ hỗ trợ vận hành thiết bị hiệu quả mà còn giúp xác định được dòng máy phù hợp nhất cho từng nhu cầu cụ thể.
Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động của máy dán màng seal nhôm, từ các bộ phận cơ bản đến quy trình vận hành cụ thể. Qua đó, quý khách sẽ có cái nhìn toàn diện về thiết bị này, từ đó đưa ra những lựa chọn phù hợp cho nhu cầu sản xuất của mình.
I. Cấu tạo chi tiết của máy dán màng seal nhôm
Máy dán màng seal nhôm được cấu thành từ bốn bộ phận chính, mỗi thành phần đều đóng vai trò quan trọng trong việc tạo ra quy trình niêm phong hoàn hảo. Với kinh nghiệm lâu năm trong phân phối thiết bị máy móc công nghiệp, VITEKO hiểu rõ tầm quan trọng của việc nắm vững cấu tạo từng bộ phận để vận hành tối ưu thiết bị. Dưới đây là phân tích chi tiết về từng bộ phận:

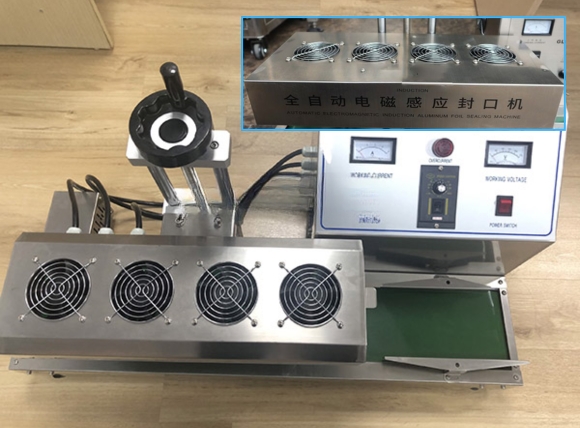

1.1. Đầu dán màng seal
Đầu dán màng seal đóng vai trò như trái tim của toàn bộ hệ thống, quyết định trực tiếp đến chất lượng niêm phong cuối cùng. Thành phần cốt lõi của đầu dán là hệ thống cuộn cảm được chế tạo từ dây đồng nguyên chất cao cấp, với độ dày từ 2-5mm tùy theo công suất thiết bị. Các cuộn cảm này được thiết kế theo hình xoắn ốc tối ưu, tạo ra từ trường đồng nhất với tần số hoạt động trong khoảng 15-40 kilôhéc.
Bề mặt tiếp xúc của đầu dán được gia công với độ nhẵn mịn cao, đảm bảo màng seal được phân bố đều và không bị nhăn. Vật liệu chế tạo đầu dán thường sử dụng hợp kim nhôm cao cấp có phủ lớp anốt hóa, hoặc đồng berilium cho các ứng dụng công suất cao. Hệ thống làm mát tích hợp (Đối với 1 số dòng máy) bao gồm các kênh dẫn khí hoặc nước chạy dọc thân đầu dán, duy trì nhiệt độ vận hành ổn định dưới 80°C.
Đặc biệt, đầu dán được trang bị cảm biến nhiệt độ chính xác, phản hồi liên tục về hệ thống điều khiển để điều chỉnh công suất phù hợp. Tuổi thọ trung bình của một đầu dán chất lượng có thể đạt 3-5 năm khi vận hành 8 giờ/ngày, tùy thuộc vào điều kiện sử dụng và chế độ bảo dưỡng định kỳ.

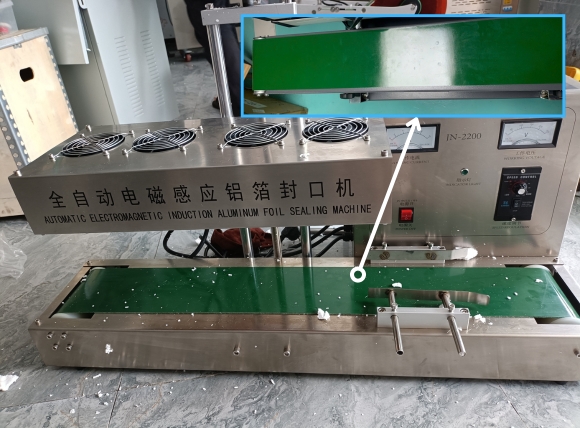

1.2. Băng tải vận chuyển sản phẩm
Hệ thống băng tải đảm nhận nhiệm vụ vận chuyển sản phẩm qua vùng gia nhiệt một cách chính xác và liên tục. Băng tải được chế tạo từ vật liệu nhựa cao cấp cấp thực phẩm có độ dày 1.5-3mm, khả năng chịu nhiệt đến 120°C và chống dầu mỡ tốt. Bề mặt băng tải có họa tiết đặc biệt như hoa văn kim cương hoặc gờ nổi (đối với 1 vài dòng máy), tăng ma sát giúp sản phẩm di chuyển ổn định.
Khung băng tải sử dụng thanh nhôm hóa hoặc thép không gỉ, với các trục lăn dẫn hướng được gia công chính xác, đảm bảo băng tải chạy không lệch trong suốt quá trình vận hành. Hệ thống truyền động bao gồm động cơ servo xoay chiều hoặc một chiều không chổi than, hộp giảm tốc tỷ số 1:10 đến 1:50 tùy theo tốc độ cần thiết.
Tốc độ băng tải có thể điều chỉnh linh hoạt từ 5-200 chai/phút thông qua biến tần hoặc bộ điều khiển servo. Các cảm biến cận tiếp hoặc quang điện được lắp đặt để phát hiện vị trí sản phẩm, kích hoạt chu trình gia nhiệt đúng thời điểm. Độ chính xác của hệ thống định vị có thể đạt ±1mm, đảm bảo màng seal được đặt chính xác vào vị trí.

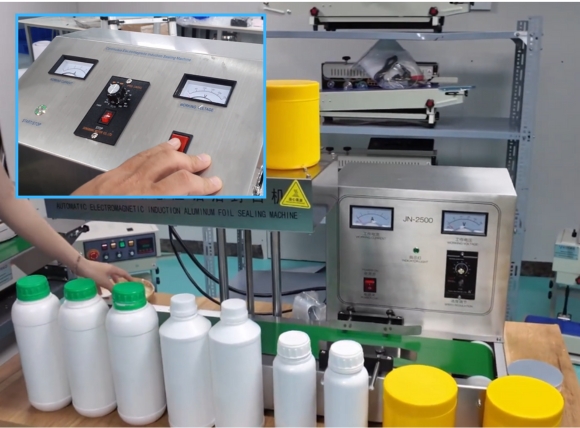

1.3. Hệ thống điều khiển seal màng
Trung tâm điều khiển của máy bao gồm tủ điện chính chứa bộ điều khiển logic lập trình. Bộ điều khiển này điều phối toàn bộ hoạt động của máy từ nhận tín hiệu cảm biến, điều khiển gia nhiệt, đến quản lý tốc độ băng tải. Bộ nhớ có thể lưu trữ 50-100 công thức khác nhau cho các loại sản phẩm.
Màn hình giao diện người máy 7-15 inch hiển thị đầy đủ thông số vận hành như nhiệt độ thực tế, nhiệt độ cài đặt, thời gian gia nhiệt, tốc độ băng tải và trạng thái các thiết bị. Giao diện được thiết kế trực quan với các biểu tượng và biểu đồ, cho phép người vận hành dễ dàng theo dõi và điều chỉnh thông số khi cần thiết.
Bộ điều khiển nhiệt độ tỷ lệ tích phân vi phân chính xác ±1°C, có tính năng tự động điều chỉnh để tối ưu hóa thông số điều khiển tự động. Hệ thống an toàn tích hợp các relay bảo vệ quá dòng, cắt tự động khi quá nhiệt, nút dừng khẩn cấp và khóa liên động cửa. Mô-đun giao tiếp mạng Ethernet hoặc Profibus cho phép kết nối với hệ thống quản lý sản xuất để theo dõi hiệu suất và thu thập dữ liệu thống kê.

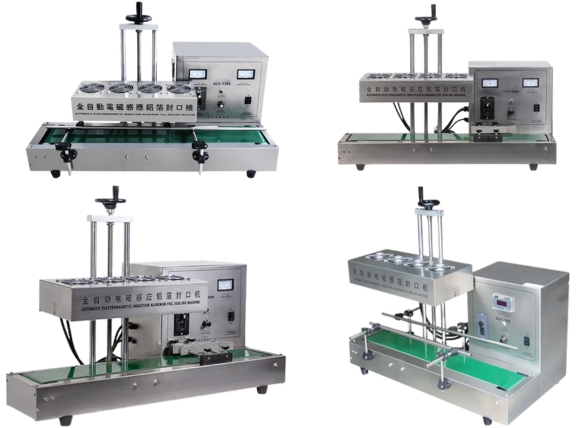

1.4. Bộ khung, vỏ của máy dán màng seal
Khung máy được thiết kế với độ cứng vững cao, sử dụng thép carbon cho máy lớn hoặc nhôm định hình cho máy gọn nhẹ. Cấu trúc khung được tính toán chịu lực theo tiêu chuẩn châu Âu, đảm bảo không biến dạng dưới tải trọng vận hành và rung động của các thiết bị.
Vỏ bảo vệ bên ngoài sử dụng tấm thép 1.5-2mm phủ sơn polyester tĩnh điện, có khả năng chống ăn mòn và dễ vệ sinh. Để tăng tính thẩm mỹ và bảo vệ môi trường, vỏ máy được thiết kế với hệ thống cửa kính cường lực cho phép quan sát quá trình vận hành mà vẫn đảm bảo an toàn.
Hệ thống thoát nhiệt gồm quạt hút công nghiệp 24V hoặc 230V, lưu lượng gió 200-500 mét khối/giờ tùy theo công suất máy. Các vị trí thoát khí được tính toán để tạo luồng không khí đối lưu tự nhiên, giúp làm mát hiệu quả các thành phần điện tử. Lưới lọc bụi được lắp tại cửa hút khí, bảo vệ nội bộ máy khỏi bụi bẩn môi trường xưởng.
Chân máy (có thể) sử dụng đệm giảm rung cao su hoặc lò xo, giảm thiểu truyền rung động ra nền xưởng. Bộ điều chỉnh chiều cao cho phép điều chỉnh độ cao máy từ 750-900mm, phù hợp với tư thế làm việc của người vận hành. Bánh xe có phanh tích hợp giúp di chuyển máy dễ dàng khi cần bảo dưỡng hoặc thay đổi bố trí sản xuất.
Tất cả các bộ phận này được thiết kế để hoạt động đồng bộ, tạo nên một hệ thống niêm phong hoàn chỉnh và hiệu quả. Sự phối hợp nhịp nhàng giữa các thành phần đảm bảo chất lượng seal đồng đều và ổn định trong suốt quá trình sản xuất. Độ tin cậy của hệ thống thường đạt 99.5% thời gian hoạt động khi được bảo dưỡng đúng quy trình, giúp doanh nghiệp tối ưu hóa hiệu suất và giảm thiểu thời gian chết máy.
II. Nguyên lý hoạt động của máy dán màng seal nhôm
Nguyên lý hoạt động của máy dán màng seal nhôm là một quá trình phức tạp dựa trên công nghệ cảm ứng điện từ hiện đại, trong đó từ trường biến thiên tạo ra hiệu ứng gia nhiệt trực tiếp trên lớp nhôm của màng seal. Khi thiết bị được khởi động, nguồn điện cao tần từ bộ phát dao động sẽ tạo ra dòng điện xoay chiều với tần số từ 15.000 đến 40.000 lần dao động mỗi giây.

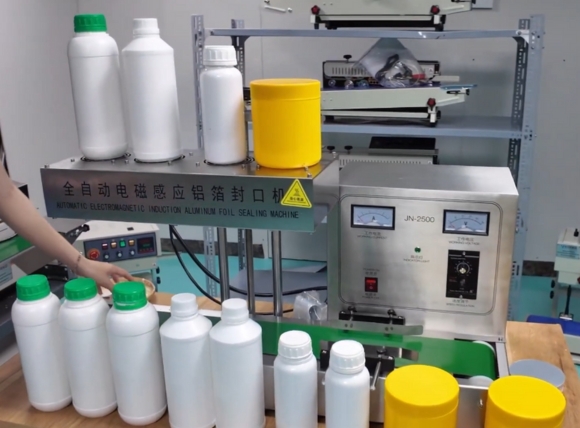

Khi chai sản phẩm được đưa vào vị trí dán seal, hệ thống cảm biến sẽ phát hiện và gửi tín hiệu đến bộ điều khiển trung tâm. Cuộn dây đồng bên trong đầu dán nhận dòng điện cao tần này và biến đổi thành từ trường mạnh, tập trung chính xác vào vùng tiếp xúc với màng nhôm. Từ trường này xuyên qua lớp nhôm mỏng tạo ra hiện tượng dòng điện xoáy - những vòng dòng điện khép kín di chuyển bên trong vật liệu.
Theo định luật Joule, khi dòng điện xoáy này gặp sức cản của cấu trúc kim loại nhôm, năng lượng điện sẽ chuyển hóa trực tiếp thành nhiệt năng ngay bên trong màng seal. Nhiệt độ tại điểm tiếp xúc tăng nhanh từ nhiệt độ phòng lên 180-250°C chỉ trong vòng 1-2 giây, làm tan chảy lớp polymer (thường là polyethylene hoặc polypropylene) được phủ phía dưới của màng nhôm.
Lớp polymer nóng chảy này có tính dính cao, thấm sâu vào các vi kênh và hốc nhỏ trên bề mặt miệng chai. Sự kết hợp giữa nhiệt độ cao và áp lực nhẹ từ đầu dán tạo ra liên kết hóa học bền vững giữa màng seal và bề mặt chai. Quá trình làm mát diễn ra tự nhiên sau khi ngắt nguồn điện, màng polymer cứng hóa tạo thành lớp niêm phong kín hoàn toàn.
Điểm đặc biệt của phương pháp cảm ứng điện từ là khả năng tập trung năng lượng chính xác chỉ vào vùng cần gia nhiệt, không làm nóng phần nào khác của sản phẩm hoặc thiết bị. Hiệu suất chuyển đổi năng lượng đạt 85-92%, vượt trội so với các phương pháp gia nhiệt truyền thống. Thời gian chu kỳ hoàn chỉnh từ phát hiện chai đến hoàn thành seal chỉ mất 2-4 giây tùy theo kích cỡ và loại màng.
