Máy chiết rót bơm bánh răng - Ưu điểm & Ứng dụng

I. Máy chiết rót bơm bánh răng là gì

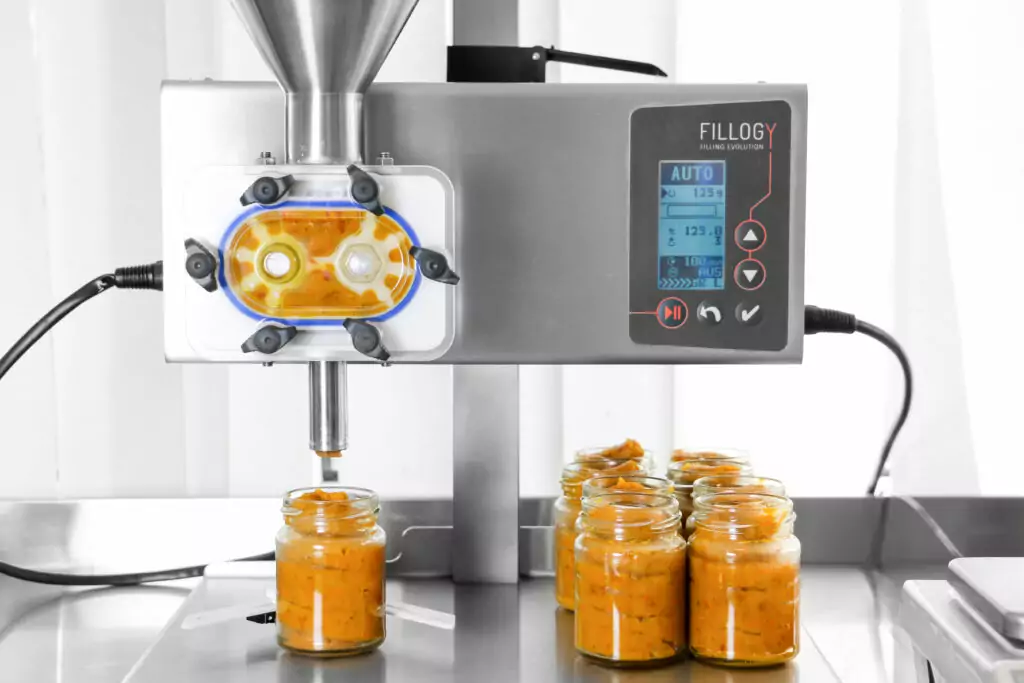

Máy chiết rót bơm bánh răng là thiết bị chuyên dụng sử dụng nguyên lý bơm dịch chuyển tích cực với cơ chế bánh răng để vận chuyển và định lượng chính xác chất lỏng vào các bình chứa. Điểm đặc trưng của máy chiết rót này là sử dụng hai bánh răng ăn khớp với nhau, tạo ra khoang chứa chất lỏng và vận chuyển chúng từ đầu vào đến đầu ra với lượng cố định cho mỗi vòng quay.

Máy chiết rót bơm bánh răng không chỉ đơn thuần là một thiết bị đóng chai, mà còn là giải pháp toàn diện cho việc định lượng chính xác các chất lỏng khó xử lý. Đây là công nghệ đã chứng minh hiệu quả vượt trội, đặc biệt với các chất lỏng có độ nhớt cao như dầu động cơ, mỹ phẩm đặc, mật ong, sốt, hay các loại hóa chất đặc biệt.

Các thành phần chính của hệ thống

Một máy chiết rót bơm bánh răng hiện đại thường bao gồm các thành phần sau:

• Bơm bánh răng: Trái tim của hệ thống, tạo ra lưu lượng ổn định

• Động cơ servo: Điều khiển chính xác vòng quay của bơm

• Bộ điều khiển PLC/HMI: Giao diện người-máy và hệ thống điều khiển tự động

• Phễu nạp liệu: Nơi chứa và cung cấp nguyên liệu ban đầu

• Vòi chiết rót: Định hướng chất lỏng vào bình chứa

• Hệ thống van: Kiểm soát dòng chảy

• Cảm biến và hệ thống phản hồi: Đảm bảo độ chính xác và phát hiện lỗi

• Khung đỡ và hệ thống vận chuyển: Cấu trúc và vận chuyển sản phẩm

II. Nguyên lý hoạt động của máy chiết rót bơm bánh răng

Để hiểu rõ cách thức hoạt động của máy chiết rót bơm bánh răng, chúng ta cần nắm vững nguyên lý bơm dịch chuyển tích cực. Điểm đặc biệt của bơm bánh răng là khả năng tạo ra một thể tích không đổi cho mỗi vòng quay, đảm bảo độ chính xác trong định lượng.

1. Quy trình hoạt động của bơm bánh răng bao gồm ba giai đoạn chính

Giai đoạn 1 - Giai đoạn hút

• Khi bánh răng quay, các răng tách ra tại khu vực đầu vào, tạo ra áp suất âm (chân không cục bộ). Điều này khiến chất lỏng được hút vào không gian giữa các răng và thành vỏ bơm. Mỗi khoang giữa các răng trở thành một khoang chứa có thể tích cố định.

Giai đoạn 2 - Giai đoạn vận chuyển

• Chất lỏng được giữ giữa các răng và thành vỏ bơm, di chuyển từ khu vực đầu vào đến khu vực đầu ra theo sự quay của bánh răng. Trong giai đoạn này, chất lỏng không thể chảy ngược lại đầu vào hoặc vượt qua điểm ăn khớp của hai bánh răng do sự kín khít giữa các bánh răng.

Giai đoạn 3 - Giai đoạn xả

• Khi các răng bắt đầu ăn khớp ở khu vực đầu ra, thể tích giữa chúng giảm dần, buộc chất lỏng thoát ra ngoài qua cổng xả. Quá trình này tạo ra áp suất dương, đẩy chất lỏng qua đường ống đến vòi chiết rót và vào bình chứa.

2. Phân biệt giữa máy chiết rót theo thời gian và theo xung

Máy chiết rót bơm bánh răng có thể hoạt động theo hai phương thức chính:

a. Chiết rót theo thời gian

• Bơm hoạt động trong khoảng thời gian cố định

• Lưu lượng phải ổn định để đảm bảo độ chính xác

• Dễ cài đặt nhưng có thể bị ảnh hưởng bởi thay đổi áp suất

b. Chiết rót theo xung

• Dựa trên số vòng quay hoặc phần vòng quay của bánh răng

• Độ chính xác cao hơn, không phụ thuộc vào thời gian

• Đòi hỏi bộ đếm xung và hệ thống điều khiển phức tạp hơn

3. Vai trò của động cơ servo trong các máy chiết rót bơm bánh răng

Động cơ servo là thành phần quan trọng trong việc nâng cao độ chính xác của máy chiết rót bơm bánh răng hiện đại. Động cơ này cho phép:

• Kiểm soát chính xác góc quay của bánh răng

• Điều chỉnh tốc độ trong quá trình chiết rót (tăng/giảm tốc)

• Phanh điện tử chính xác, dừng ngay lập tức tại vị trí mong muốn

• Hoạt động độc lập với các bộ phận khác của máy chiết rót

III. Phân loại máy chiết rót bơm bánh răng

Máy chiết rót bơm bánh răng có nhiều loại khác nhau, được phân loại dựa trên cấu trúc, mức độ tự động hóa và quy mô ứng dụng. Hiểu rõ các loại này sẽ giúp bạn lựa chọn đúng thiết bị cho nhu cầu sản xuất cụ thể.

1. Phân loại theo cấu tạo bánh răng

Máy chiết rót bơm bánh răng ngoài

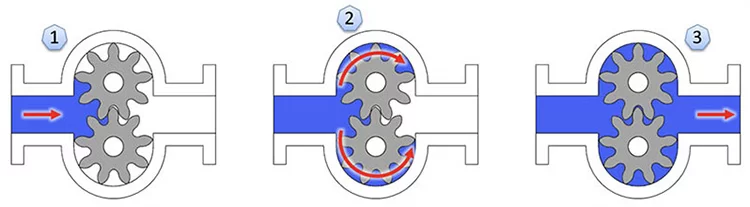

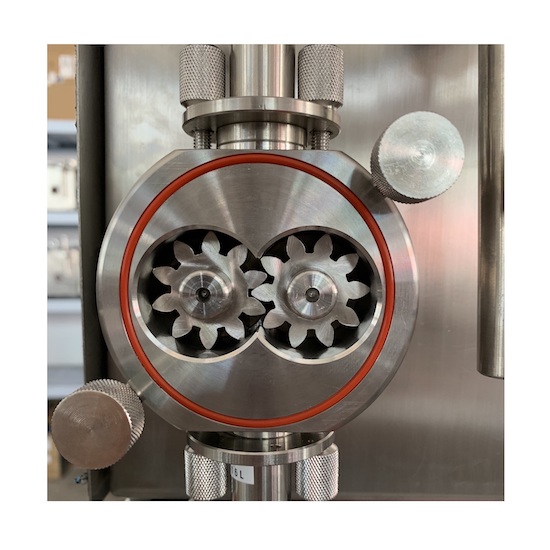

Đây là loại phổ biến nhất, với hai bánh răng có kích thước tương đương nhau quay theo chiều ngược nhau. Chất lỏng được vận chuyển dọc theo mặt ngoài của bánh răng, giữa các răng và thành vỏ bơm.

Ưu điểm:

• Cấu trúc đơn giản, dễ bảo trì

• Áp suất cao, phù hợp với chất lỏng đặc

• Chi phí sản xuất thấp hơn

Nhược điểm:

• Tiếng ồn cao hơn

• Độ mòn nhanh hơn với chất lỏng có tính mài mòn

Máy chiết rót bơm bánh răng trong

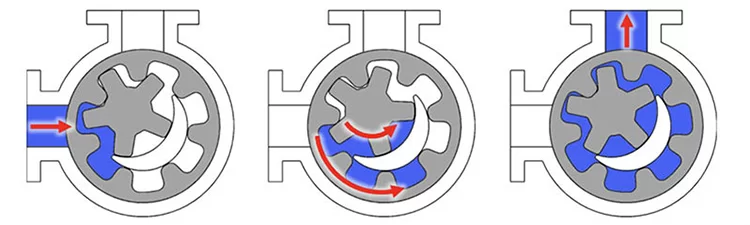

Loại này có một bánh răng lớn (bánh răng ngoài) và một bánh răng nhỏ hơn (bánh răng trong) lệch tâm. Bánh răng trong thường được gắn với trục dẫn động, trong khi bánh răng ngoài quay tự do.

Ưu điểm:

• Hoạt động êm hơn

• Độ mài mòn thấp hơn

• Xử lý tốt hơn các chất lỏng nhạy cảm

Nhược điểm:

• Cấu trúc phức tạp hơn

• Khó vệ sinh

• Chi phí cao hơn

2. Phân loại theo mức độ tự động hóa

Máy chiết rót bán tự động

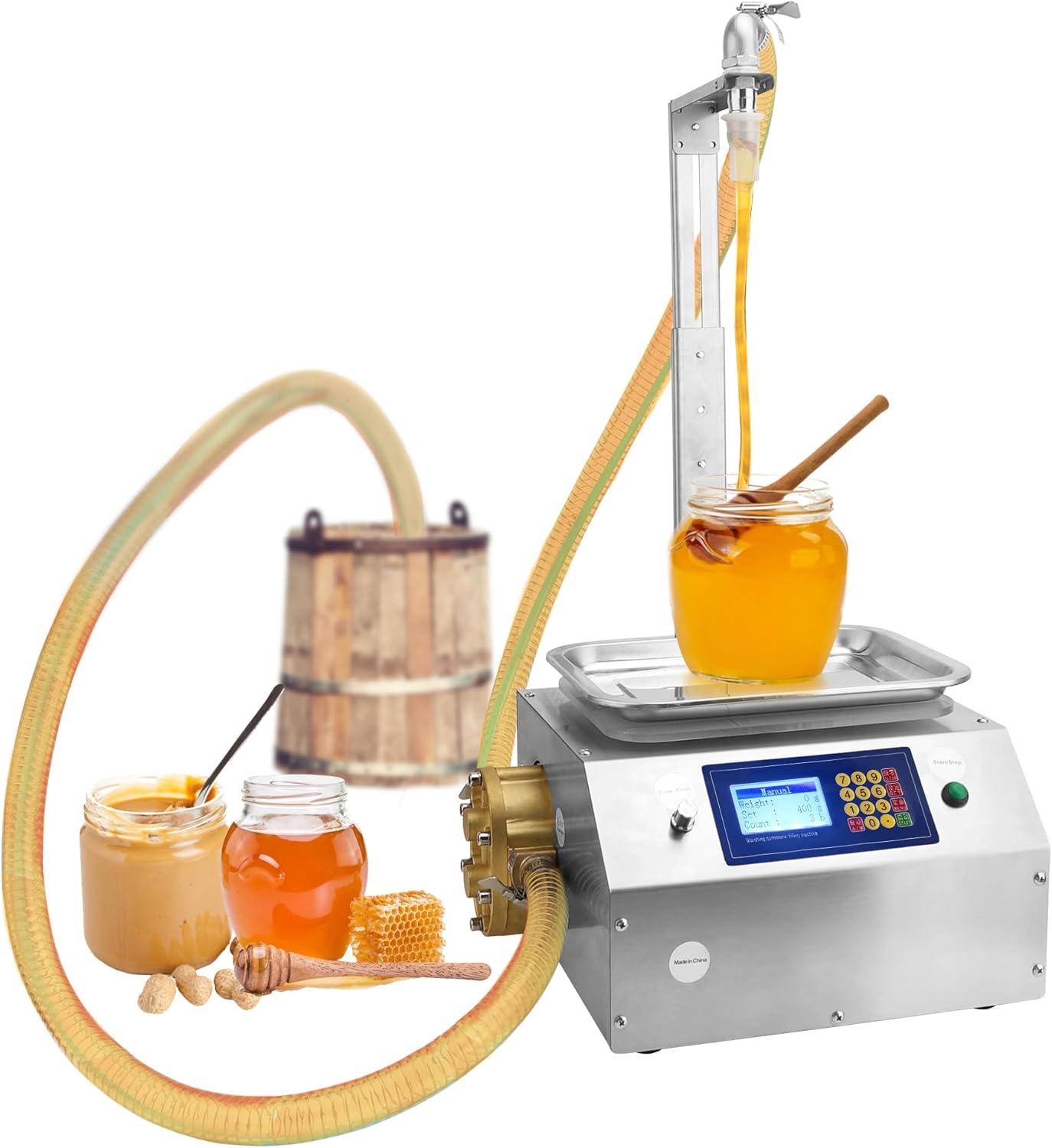

• Yêu cầu sự can thiệp của người vận hành để đặt và lấy bình chứa

• Phù hợp với các doanh nghiệp nhỏ, sản xuất theo lô

• Chi phí đầu tư thấp hơn

• Linh hoạt trong việc thay đổi kích thước bình chứa

Máy chiết rót tự động hoàn toàn

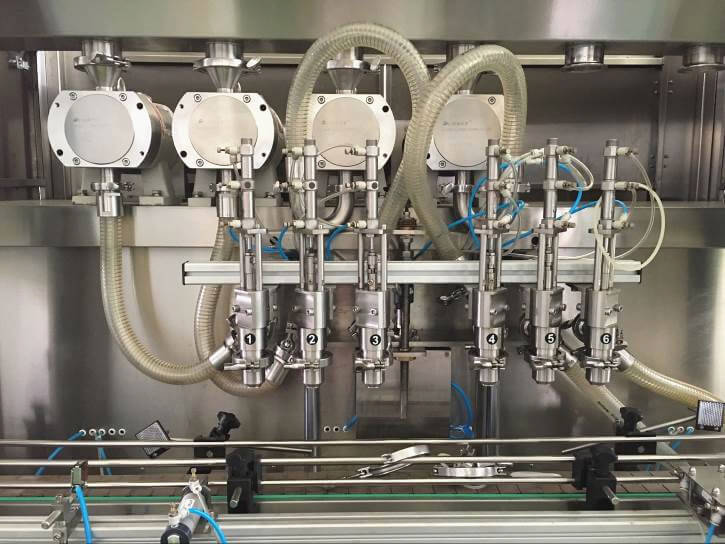

• Tích hợp với dây chuyền sản xuất hoàn chỉnh

• Tự động nạp bình, chiết rót, đóng nắp và dán nhãn

• Năng suất cao, phù hợp với sản xuất quy mô lớn

• Tích hợp các hệ thống kiểm soát chất lượng tự động

• Tối thiểu hóa sự can thiệp của con người

IV. So sánh bơm bánh răng với các loại máy chiết rót khác

Để có cái nhìn toàn diện về máy chiết rót bơm bánh răng, chúng ta cần so sánh nó với các công nghệ chiết rót khác trên thị trường. Mỗi loại đều có những ưu điểm và hạn chế riêng, phù hợp với các ứng dụng cụ thể.

1. So sánh với máy chiết rót bơm piston

Máy chiết rót piston là đối thủ cạnh tranh trực tiếp với máy chiết rót bơm bánh răng trong lĩnh vực chiết rót chất lỏng có độ nhớt cao.

Điểm tương đồng:

• Đều là bơm dịch chuyển tích cực

• Độ chính xác cao trong định lượng

• Khả năng xử lý chất lỏng đặc

Điểm khác biệt:

"Bơm piston cần nạp lại sau mỗi lần bơm, điều này hạn chế tốc độ của chúng. Bơm bánh răng chỉ chạy theo một hướng, cho phép hoạt động liên tục với gần như không có độ trễ giữa các chu kỳ chiết rót."

Tìm hiểu chi tiết về: Máy chiết rót Piston: Nguyên lý, cấu tạo và phân loại máy

2. So sánh với máy chiết rót trọng lực

Máy chiết rót trọng lực là loại đơn giản nhất, dựa vào lực hấp dẫn để chiết rót chất lỏng.

Ưu điểm của máy chiết rót bơm bánh răng so với máy chiết rót trọng lực:

• Độ chính xác cao hơn đáng kể

• Không phụ thuộc vào độ nhớt của chất lỏng

• Tốc độ chiết rót ổn định

• Kiểm soát lưu lượng chính xác

Ưu điểm của máy chiết rót trọng lực:

• Chi phí thấp hơn

• Cấu trúc đơn giản

• Không có bộ phận chuyển động phức tạp

• Phù hợp với chất lỏng loãng

Tìm hiểu thêm: Máy Chiết Rót Trọng Lực: Nguyên Lý Hoạt Động & Ứng Dụng Thực Tế

3. So sánh với các loại bơm dịch chuyển tích cực khác

3.1 Bơm thùy (Lobe Pump)

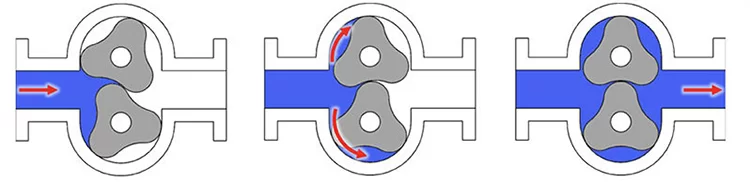

Bơm thùy sử dụng các thùy quay thay vì bánh răng, không tiếp xúc trực tiếp với nhau.

Ưu điểm so với bơm bánh răng:

• Xử lý tốt hơn các chất lỏng có hạt lớn

• Ít gây tổn hại đến sản phẩm nhạy cảm

• Độ mài mòn thấp hơn

Nhược điểm:

• Chi phí cao hơn

• Cấu trúc phức tạp hơn

3.2 Bơm màng (Diaphragm Pump)

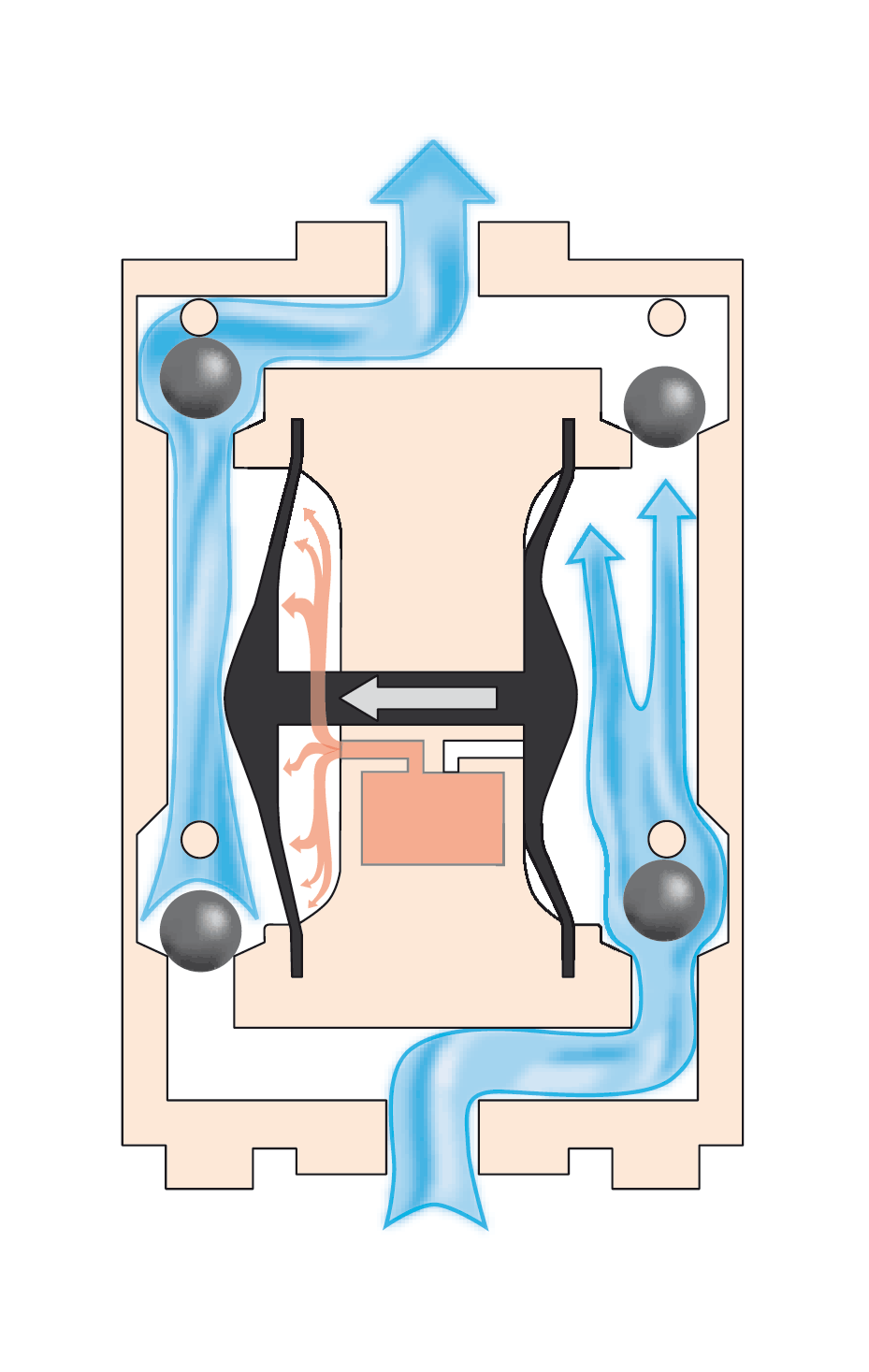

Bơm màng sử dụng màng linh hoạt để tạo ra lực hút và đẩy chất lỏng.

Ưu điểm so với bơm bánh răng:

• Không có rò rỉ

• Khả năng xử lý chất lỏng ăn mòn tốt hơn

• Phù hợp với áp suất thấp

Nhược điểm:

• Độ chính xác thấp hơn

• Tuổi thọ màng ngắn hơn

• Tốc độ chiết rót chậm hơn

3.3 Bơm nhu động (Peristaltic Pump)

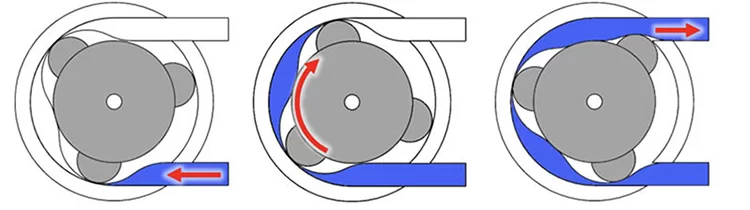

Bơm nhu động sử dụng các con lăn để ép ống mềm, đẩy chất lỏng di chuyển.

Ưu điểm so với bơm bánh răng:

• Chất lỏng chỉ tiếp xúc với ống

• Dễ dàng vệ sinh và thay đổi sản phẩm

• Phù hợp với môi trường vô trùng

Nhược điểm:

• Độ chính xác thấp hơn

• Tuổi thọ ống ngắn

• Áp suất làm việc thấp

• Không phù hợp với lưu lượng lớn

Tìm hiểu thêm: Máy Chiết Rót Bơm Nhu Động Hoạt Động Thế Nào? Khi Nào Nên Sử Dụng

Bảng so sánh tổng hợp các loại máy chiết rót

V. Ưu điểm nổi bật của máy chiết rót bơm bánh răng

Sau khi so sánh với các công nghệ khác, chúng ta có thể thấy rõ những ưu điểm vượt trội của máy chiết rót bơm bánh răng. Đây chính là lý do tại sao công nghệ này ngày càng được ưa chuộng trong nhiều ngành công nghiệp.

1. Độ chính xác định lượng cao và ổn định

Máy chiết rót bơm bánh răng nổi bật với khả năng duy trì độ chính xác cao trong suốt quá trình sản xuất:

• Thể tích cố định: Mỗi vòng quay của bánh răng cung cấp một thể tích chất lỏng cố định

• Độ lặp lại: Sai số giữa các lần chiết rót cực kỳ nhỏ (<±0.5%)

• Ổn định lâu dài: Duy trì độ chính xác trong thời gian dài

• Không phụ thuộc áp suất: Lưu lượng ổn định dù áp suất đầu vào thay đổi

2. Khả năng xử lý chất lỏng có độ nhớt cao

Đây là một trong những lợi thế lớn nhất của công nghệ bơm bánh răng:

• Phạm vi độ nhớt rộng: Từ dầu loãng đến mỡ đặc

• Khả năng tự mồi: Có thể hút chất lỏng đặc từ bồn chứa

• Áp suất cao: Tạo áp suất đủ lớn để đẩy chất lỏng đặc

• Độ chính xác không đổi: Hiệu suất không giảm khi xử lý chất lỏng đặc

Một ví dụ thực tế: Trong ngành công nghiệp dầu nhớt, máy chiết rót bơm bánh răng có thể chiết rót dầu động cơ độ nhớt cao với độ chính xác đến từng mililit, duy trì tiêu chuẩn chất lượng khắt khe của ngành ô tô.

3. Tốc độ chiết rót nhanh và liên tục

Không giống như bơm piston phải hoạt động theo chu kỳ, bơm bánh răng có thể hoạt động liên tục:

• Chu trình một chiều: Không cần thời gian nạp lại

• Tốc độ cao: Đạt tới hàng nghìn chai mỗi giờ

• Vận hành liên tục: Giảm thiểu thời gian chết trong sản xuất

• Khả năng tích hợp: Phối hợp nhịp nhàng với các công đoạn khác trong dây chuyền

4. Khả năng điều chỉnh chính xác tốc độ và lưu lượng

Với động cơ servo hiện đại, máy chiết rót bơm bánh răng cho phép:

• Điều chỉnh linh hoạt: Thay đổi lưu lượng mà không cần thay đổi cơ khí

• Tăng/giảm tốc mượt mà: Tránh văng tóe sản phẩm

• Dừng chính xác: Phanh điện tử ngay lập tức

5. Tuổi thọ và độ bền cao

Thiết kế đơn giản nhưng hiệu quả mang lại độ bền vượt trội:

• Vật liệu cao cấp: Thép không gỉ, hợp kim đặc biệt

• Ít ma sát: Giảm mài mòn so với bơm piston

• Hoạt động êm: Ít rung động, giảm mỏi kim loại

• Bảo vệ quá tải: Hệ thống an toàn ngăn hỏng hóc do áp suất cao

6. Dễ dàng vệ sinh và bảo trì

Đặc biệt quan trọng trong các ngành như thực phẩm và dược phẩm:

• Thiết kế vệ sinh: Ít góc chết, dễ làm sạch

• Tháo lắp nhanh chóng: Giảm thời gian ngừng máy

• Tương thích CIP/SIP: Có thể vệ sinh tại chỗ

• Chi phí bảo trì thấp: Ít bộ phận cần thay thế định kỳ

VI. Nhược điểm cần lưu ý đối với dòng máy chiết rót bơm bánh răng

Mặc dù có nhiều ưu điểm vượt trội, máy chiết rót bơm bánh răng vẫn có một số hạn chế cần được xem xét trước khi đầu tư. Hiểu rõ những điểm này sẽ giúp bạn đưa ra quyết định sáng suốt và có giải pháp khắc phục phù hợp.

1. Chi phí đầu tư ban đầu cao

Máy chiết rót bơm bánh răng thường có giá thành cao hơn so với một số công nghệ chiết rót đơn giản khác:

• Công nghệ chính xác: Yêu cầu gia công chính xác cao

• Vật liệu cao cấp: Thép không gỉ, hợp kim đặc biệt

• Động cơ servo: Đắt hơn động cơ thông thường

• Hệ thống điều khiển: PLC, HMI và phần mềm đi kèm

Tuy nhiên, chi phí cao ban đầu thường được bù đắp bởi:

• Giảm chi phí bảo trì dài hạn

• Giảm lãng phí sản phẩm

• Tăng năng suất sản xuất

• Chất lượng sản phẩm đồng đều hơn

2. Không phù hợp với sản phẩm chứa hạt rắn lớn

Khoảng hở nhỏ giữa các bánh răng có thể gây ra vấn đề với sản phẩm chứa hạt lớn:

• Hạt có thể bị kẹt: Gây hỏng bánh răng hoặc nghiền nát hạt

• Hạt có thể bị hỏng: Không phù hợp với sản phẩm cần giữ nguyên hạt

• Tăng mài mòn: Hạt cứng làm giảm tuổi thọ bơm

Giải pháp thay thế cho sản phẩm có hạt:

• Bơm thùy (lobe pump)

• Bơm piston với van lớn hơn

• Biến thể bơm bánh răng đặc biệt với khoảng hở lớn hơn

3. Khả năng rò rỉ hoặc "trượt" với chất lỏng có độ nhớt thấp

Mặc dù xuất sắc với chất lỏng đặc, bơm bánh răng có thể gặp vấn đề với chất lỏng loãng:

• Hiện tượng trượt: Chất lỏng loãng có thể rò qua khe hở

• Giảm hiệu suất: Lưu lượng thực tế thấp hơn lý thuyết

• Độ chính xác giảm: Khó kiểm soát chính xác với chất lỏng rất loãng

• Tăng áp suất cần thiết: Cần áp suất cao hơn để duy trì lưu lượng

Giải pháp khắc phục:

• Sử dụng bánh răng với dung sai chặt chẽ hơn

• Điều chỉnh tốc độ quay phù hợp

• Bổ sung hệ thống làm kín đặc biệt

• Cân nhắc công nghệ chiết rót khác cho chất lỏng rất loãng

VII. Hướng dẫn lựa chọn máy chiết rót bơm bánh răng

Việc lựa chọn máy chiết rót bơm bánh răng phù hợp là quyết định quan trọng, ảnh hưởng trực tiếp đến hiệu quả sản xuất và chất lượng sản phẩm. Phần này sẽ hướng dẫn bạn các bước để đưa ra lựa chọn tối ưu.

1. Loại sản phẩm và đặc tính

Đây là yếu tố quan trọng nhất quyết định loại máy chiết rót phù hợp:

• Độ nhớt: Xác định chính xác độ nhớt của sản phẩm ở nhiệt độ vận hành

• Tính chất hóa học: Tính ăn mòn, phản ứng với vật liệu

• Độ nhạy cảm: Khả năng chịu lực cắt, thay đổi cấu trúc

• Đặc tính đặc biệt: Chứa hạt, có tính mài mòn, tạo bọt...

2. Công suất sản xuất cần thiết

Dựa trên kế hoạch sản xuất để chọn công suất phù hợp:

• Sản lượng hiện tại: Cần đáp ứng nhu cầu tức thời

• Dự báo tăng trưởng: Dự phòng khả năng mở rộng

• Mùa vụ: Xem xét thời điểm cao điểm sản xuất

• Thời gian vận hành: Số ca làm việc, ngày làm việc/tuần

Công thức tính công suất cần thiết:

• Công suất máy (chai/giờ) = (Sản lượng hàng năm × Hệ số dự phòng) ÷ (Số giờ làm việc/năm)

3. Độ chính xác yêu cầu

Mỗi ngành có yêu cầu độ chính xác khác nhau:

• Dược phẩm: Sai số cho phép <±0.5%

• Thực phẩm cao cấp: Sai số cho phép <±1%

• Hóa chất công nghiệp: Sai số cho phép <±1%

• Đóng gói thông thường: Sai số cho phép <±2%

4. Không gian sản xuất

Xem xét không gian lắp đặt sẵn có:

• Diện tích sàn: Máy chiết rót và thiết bị phụ trợ

• Chiều cao: Hệ thống nạp liệu, bồn chứa

• Môi trường: Nhiệt độ, độ ẩm, yêu cầu phòng sạch

• Tiện ích: Nguồn điện, khí nén, nước làm mát

Việc lựa chọn đúng máy chiết rót bơm bánh răng phù hợp với nhu cầu sản xuất cụ thể của doanh nghiệp là yếu tố quan trọng quyết định hiệu quả đầu tư. Bạn cần cân nhắc kỹ các yếu tố như loại sản phẩm cần chiết rót, công suất yêu cầu, độ chính xác mong muốn và ngân sách đầu tư.

Tìm hiểu thêm:

• Máy chiết rót bơm: Hướng dẫn toàn diện nhất

• Máy chiết rót đẳng áp: Giải pháp tối ưu cho đồ uống có gas

• Dây chuyền chiết rót đóng chai [Hướng dẫn từ A-Z]

Để được tư vấn chi tiết về giải pháp máy chiết rót bơm bánh răng phù hợp nhất cho doanh nghiệp của bạn, hãy liên hệ ngay với đội ngũ kỹ thuật VITEKO. Với nhiều năm kinh nghiệm trong lĩnh vực máy móc công nghiệp, chúng tôi tự hào cung cấp những giải pháp đóng gói chuyên nghiệp, hiệu quả và phù hợp với từng nhu cầu cụ thể.
