Máy chiết rót đẳng áp: Giải pháp tối ưu cho đồ uống có gas

I. Máy chiết rót đẳng áp là gì?

Máy chiết rót đẳng áp (còn gọi là máy chiết rót ngược áp suất hay máy chiết rót isobaric) là thiết bị chuyên dụng được thiết kế để chiết rót đồ uống có gas vào chai hoặc lon mà không làm mất độ gas. Nguyên lý cốt lõi của máy là duy trì áp suất không đổi (đẳng áp) trong suốt quá trình chiết rót, ngăn chặn hiệu quả sự thoát khí CO2 và sự xâm nhập của oxy.

II. Cấu tạo và các thành phần của máy chiết rót đẳng áp

Máy chiết rót đẳng áp là một hệ thống phức tạp bao gồm nhiều bộ phận chính, mỗi bộ phận đều đóng vai trò quan trọng trong quá trình chiết rót.

1. Khung máy và vật liệu chế tạo

Khung máy thường được làm từ thép không gỉ 304 hoặc 316 - vật liệu có độ bền cao, chống ăn mòn và đáp ứng tiêu chuẩn vệ sinh thực phẩm. Thiết kế khung phải đảm bảo sự vững chắc, dễ vệ sinh và tuân thủ các tiêu chuẩn GMP (Good Manufacturing Practice).

2. Bình chứa áp suất và hệ thống kiểm soát áp suất

Bình chứa áp suất là nơi lưu trữ sản phẩm trước khi chiết rót. Bình được thiết kế để chịu áp lực cao, thường được trang bị:

• Van an toàn để ngăn áp suất vượt ngưỡng cho phép

• Đồng hồ áp suất để theo dõi và điều chỉnh áp suất

• Hệ thống làm lạnh để duy trì nhiệt độ tối ưu

• Cảm biến mức chất lỏng để kiểm soát lượng sản phẩm

3. Vòi chiết rót và cơ chế hoạt động

Vòi chiết rót là bộ phận quan trọng nhất của máy, bao gồm:

• Ống chiết rót: Dẫn chất lỏng vào chai

• Ống thoát khí: Cho phép khí CO2 thoát ra khi chất lỏng đi vào

• Bộ phân tán (diffuser): Phân phối chất lỏng theo thành chai, giảm tạo bọt

• Bộ phận làm kín: Tạo môi trường kín khí giữa vòi và miệng chai

Cơ chế hoạt động của vòi chiết rót dựa trên nguyên lý cân bằng áp suất, cho phép chất lỏng chảy vào chai mà không làm thoát khí CO2 quá mức.

4. Hệ thống van điều khiển

Máy chiết rót đẳng áp sử dụng nhiều loại van khác nhau:

• Van điều áp: Điều chỉnh và duy trì áp suất ổn định

• Van chiết rót: Kiểm soát dòng chảy của chất lỏng

• Van xả áp: Giải phóng áp suất dư sau khi chiết rót

• Van an toàn: Ngăn ngừa áp suất vượt quá mức cho phép

5. Hệ thống điều khiển

Máy chiết rót đẳng áp tự động hiện đại được trang bị hệ thống điều khiển tự động với:

• PLC (Programmable Logic Controller): Điều khiển tự động các thao tác

• Màn hình cảm ứng HMI: Giao diện người dùng thân thiện

• Hệ thống giám sát: Theo dõi và ghi lại các thông số quan trọng

• Chức năng cảnh báo: Phát hiện và thông báo sự cố

6. Băng tải và hệ thống vận chuyển chai

Hệ thống băng tải đưa chai vào vị trí chiết rót và vận chuyển ra sau khi hoàn thành. Hệ thống này bao gồm:

• Băng tải đầu vào: Vận chuyển chai rỗng đến máy

• Bộ phận định vị: Đặt chai vào đúng vị trí chiết rót

• Băng tải đầu ra: Vận chuyển chai đã chiết rót đến công đoạn tiếp theo

• Hệ thống đồng bộ: Đảm bảo quá trình diễn ra nhịp nhàng

III. Nguyên lý vận hành của máy chiết rót đẳng áp

Hiểu rõ nguyên lý vận hành là chìa khóa để sử dụng hiệu quả máy chiết rót đẳng áp. Hãy đi sâu vào từng bước của quy trình này.

1. Nguyên lý đẳng áp (cân bằng áp suất)

Nguyên lý cốt lõi của máy chiết rót đẳng áp là duy trì áp suất bằng nhau giữa bình chứa sản phẩm và chai trong suốt quá trình chiết rót. Điều này ngăn chặn hiện tượng sủi bọt quá mức và giữ được độ gas của đồ uống.

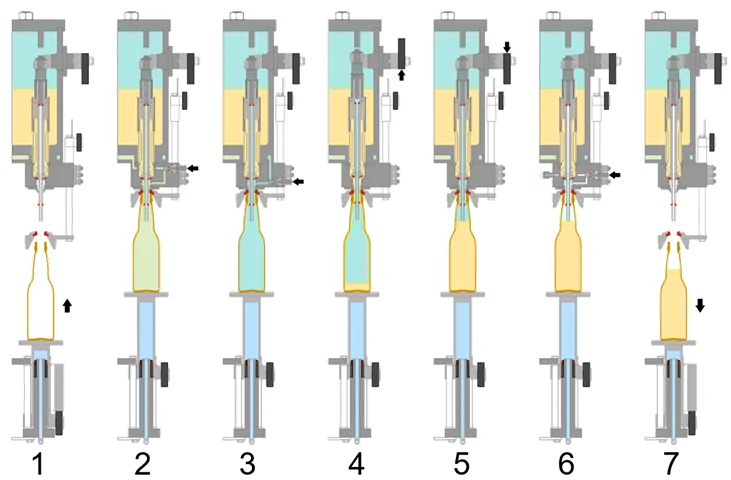

2. Quy trình chiết rót chi tiết

Quy trình chiết rót đẳng áp bao gồm các bước sau:

Bước 1: Chai được đưa vào vị trí và làm kín với vòi chiết

• Chai rỗng được vận chuyển bằng băng tải đến vị trí chiết rót. Vòi chiết được hạ xuống và áp chặt vào miệng chai, tạo môi trường kín khí. Quá trình này đảm bảo không có không khí xâm nhập và không có khí thoát ra trong các bước tiếp theo.

Bước 2: Tạo chân không (Pre-evacuation) loại bỏ oxy

• Một trong những bước quan trọng nhất là loại bỏ không khí (chủ yếu là oxy) khỏi chai. Oxy là kẻ thù của đồ uống có gas, đặc biệt là bia, vì nó làm oxy hóa sản phẩm và giảm thời hạn sử dụng.

• Máy sẽ tạo chân không trong chai bằng cách hút không khí ra ngoài. Quá trình này thường được lặp lại 2-3 lần để đảm bảo lượng oxy còn lại là tối thiểu (dưới 100 ppb - phần tỷ).

Bước 3: Nạp khí CO2 tạo môi trường đẳng áp

• Sau khi loại bỏ không khí, chai được nạp CO2 để tạo môi trường đẳng áp. Áp suất CO2 trong chai được điều chỉnh sao cho bằng với áp suất trong bình chứa sản phẩm (thường là 2.2-3.0 bar).

• Bước này tạo ra môi trường lý tưởng cho việc chiết rót: không có oxy và có áp suất cân bằng với sản phẩm.

Bước 4: Mở van chiết rót, chất lỏng chảy vào chai

• Khi áp suất đã cân bằng, van chiết rót được mở và sản phẩm bắt đầu chảy vào chai. Do áp suất đã cân bằng, chất lỏng chảy vào chai một cách êm ái, không tạo bọt. Thiết kế của vòi chiết rót còn giúp phân phối chất lỏng theo thành chai, giảm thiểu hiện tượng tạo bọt.

Bước 5: Điều chỉnh mức chất lỏng và giảm áp từ từ

• Khi chất lỏng chảy vào chai, khí CO2 trong chai sẽ được xả ra từ từ qua ống thoát khí. Quá trình này được kiểm soát cẩn thận để duy trì áp suất cân bằng. Mức chất lỏng trong chai được kiểm soát bằng cảm biến hoặc thời gian chiết rót định sẵn.

Bước 6: Đóng van chiết rót và xả áp dư

• Khi chai đã đầy đến mức cần thiết, van chiết rót được đóng lại. Áp suất dư trong phần không gian trên của chai được xả ra từ từ để chuẩn bị cho việc đóng nắp.

Bước 7: Đóng nắp chai và rửa bên ngoài

• Sau khi chiết rót, chai được vận chuyển đến máy đóng nắp. Đối với một số sản phẩm (như bia), một lượng nhỏ nước ấm có thể được phun vào cổ chai để tạo bọt nhỏ đẩy hết oxy ra trước khi đóng nắp.

• Sau khi đóng nắp, chai được rửa bên ngoài để loại bỏ bất kỳ dư lượng sản phẩm nào có thể dính vào thành chai.

3. Vai trò của nhiệt độ trong quá trình chiết rót đẳng áp

Nhiệt độ đóng vai trò quan trọng trong quá trình chiết rót đẳng áp. Đồ uống có gas thường được làm lạnh trước khi chiết rót (khoảng 2-4°C đối với bia, 4-6°C đối với nước ngọt) vì:

• Chất lỏng lạnh giữ CO2 tốt hơn: Khả năng hòa tan CO2 tăng khi nhiệt độ giảm

• Giảm tạo bọt: Nhiệt độ thấp làm giảm khả năng tạo bọt của sản phẩm

• Ổn định áp suất: Nhiệt độ ổn định giúp duy trì áp suất ổn định

Tìm hiểu thêm về các công nghệ chiết rót khác tại:

• Máy chiết rót Piston: Nguyên lý, cấu tạo và phân loại máy

• Máy chiết rót bơm: Hướng dẫn toàn diện nhất

• Máy Chiết Rót Tràn| Hướng Dẫn Toàn Diện Từ Chuyên Gia

• Máy Chiết Rót Trọng Lực: Nguyên Lý Hoạt Động & Ứng Dụng Thực Tế

• Máy Chiết Rót Trọng Lượng Tịnh - Giải Pháp Đóng Gói Chính Xác

IV. Những ưu điểm và hạn chế của máy chiết rót đẳng áp

Như mọi công nghệ, máy chiết rót đẳng áp có cả ưu điểm và hạn chế. Hiểu rõ những điều này sẽ giúp bạn đưa ra quyết định đúng đắn cho doanh nghiệp của mình.

1. Ưu điểm

a. Duy trì chất lượng sản phẩm

Một trong những ưu điểm nổi bật nhất của máy chiết rót đẳng áp là khả năng bảo vệ chất lượng sản phẩm:

• Giữ nguyên độ gas: Công nghệ đẳng áp giúp duy trì nồng độ CO2 trong đồ uống, đảm bảo sản phẩm luôn sủi bọt đúng mức khi mở chai.

• Bảo toàn hương vị: Bằng cách loại bỏ oxy và giảm thiểu tác động cơ học, máy giúp bảo vệ hương vị đặc trưng của sản phẩm.

• Hạn chế oxy hóa: Quá trình pre-evacuation loại bỏ oxy, kéo dài thời hạn sử dụng và giữ nguyên chất lượng sản phẩm.

• Ổn định chất lượng: Đảm bảo mỗi chai đều có chất lượng đồng đều, từ chai đầu tiên đến chai cuối cùng trong lô sản xuất.

b. Đảm bảo định lượng chính xác, đồng đều

Máy chiết rót đẳng áp cung cấp độ chính xác cao trong định lượng:

• Sai số tối thiểu: Thường dưới ±0.5%, đảm bảo tuân thủ quy định về dung tích.

• Nhất quán: Mỗi chai đều được chiết rót với cùng một lượng sản phẩm.

• Kiểm soát tự động: Hệ thống cảm biến liên tục giám sát và điều chỉnh lượng chiết.

• Linh hoạt: Có thể dễ dàng điều chỉnh lượng chiết khi thay đổi kích thước chai.

c. Hạn chế tối đa hiện tượng trào bọt, thất thoát nguyên liệu

Thiết kế khoa học của máy chiết rót đẳng áp giúp tiết kiệm nguyên liệu:

• Giảm tạo bọt: Nguyên lý đẳng áp giảm thiểu hiện tượng trào bọt khi chiết rót.

• Giảm thất thoát: Hạn chế rò rỉ và tràn sản phẩm trong quá trình chiết.

• Tối ưu hóa sử dụng nguyên liệu: Hệ thống tuần hoàn có thể thu hồi sản phẩm dư.

• Giảm sản phẩm lỗi: Giảm số lượng chai thiếu/thừa sản phẩm, tiết kiệm chi phí.

d. Tăng tuổi thọ sản phẩm

Bằng cách loại bỏ oxy, máy chiết rót đẳng áp giúp kéo dài thời hạn sử dụng của sản phẩm:

• Giảm oxy hóa: Hạn chế phản ứng oxy hóa làm hỏng sản phẩm.

• Duy trì độ tươi: Giữ hương vị và màu sắc tươi mới lâu hơn.

• Ổn định vi sinh: Giảm nguy cơ nhiễm khuẩn và biến chất.

• Tăng tính cạnh tranh: Sản phẩm có thể lưu trữ và vận chuyển xa hơn.

e. Tăng năng suất và hiệu quả sản xuất

Máy chiết rót đẳng áp hiện đại mang lại hiệu quả sản xuất cao:

• Tốc độ nhanh: Công suất từ 1,000 đến hơn 100,000 chai/giờ tùy mẫu máy.

• Tự động hóa: Giảm sự can thiệp của con người, tăng năng suất.

• Vận hành liên tục: Thiết kế cho phép hoạt động trong thời gian dài.

• Tích hợp đa chức năng: Kết hợp nhiều công đoạn trong một hệ thống.

f. Đảm bảo vệ sinh an toàn thực phẩm

Vệ sinh an toàn thực phẩm là ưu tiên hàng đầu trong thiết kế máy chiết rót đẳng áp:

• Vật liệu cấp thực phẩm: Thép không gỉ 304/316 an toàn cho tiếp xúc với thực phẩm.

• Thiết kế vệ sinh: Tránh các góc chết và khu vực khó làm sạch.

• Tiêu chuẩn nghiêm ngặt: Tuân thủ các tiêu chuẩn GMP, HACCP, ISO 22000.

2. Hạn chế

a. Chi phí đầu tư ban đầu cao

Một trong những rào cản lớn nhất khi cân nhắc máy chiết rót đẳng áp là chi phí:

• Giá thành cao: Chi phí đầu tư từ vài trăm triệu đến hàng tỷ đồng tùy công suất.

• Chi phí lắp đặt: Yêu cầu nền móng đặc biệt và hệ thống phụ trợ.

• Phụ tùng đắt tiền: Linh kiện thay thế thường có giá cao và đặc thù.

• Thời gian thu hồi vốn dài: Đòi hỏi quy mô sản xuất lớn để hiệu quả.

b.Yêu cầu kỹ thuật viên có chuyên môn

Máy chiết rót đẳng áp đòi hỏi nhân sự có trình độ:

• Kiến thức chuyên sâu: Kỹ thuật viên cần hiểu rõ về áp suất, điều khiển tự động.

• Đào tạo bài bản: Cần thời gian đào tạo dài để vận hành thành thạo.

• Xử lý sự cố: Khả năng phát hiện và khắc phục vấn đề kỹ thuật phức tạp.

• Bảo trì định kỳ: Yêu cầu quy trình bảo trì nghiêm ngặt và đúng cách.

c. Không gian lắp đặt lớn

Yêu cầu về không gian có thể là thách thức với nhiều cơ sở sản xuất:

• Diện tích lớn: Đặc biệt với máy quay, cần không gian vận hành rộng.

• Yêu cầu về chiều cao: Một số mẫu máy cần chiều cao trần nhà đủ lớn.

• Hệ thống phụ trợ: Cần không gian cho hệ thống làm lạnh, nén khí, CO2...

• Khu vực bảo trì: Cần không gian để thực hiện bảo trì, sửa chữa.

d. Chi phí vận hành và bảo trì cao

Ngoài chi phí đầu tư ban đầu, chi phí vận hành cũng đáng kể:

• Tiêu thụ điện năng: Máy chiết rót đẳng áp tiêu thụ nhiều điện.

• Tiêu thụ CO2: Cần lượng lớn CO2 để tạo môi trường đẳng áp.

• Chi phí bảo trì: Bảo trì định kỳ và thay thế phụ tùng tốn kém.

• Chi phí vệ sinh: Hóa chất và nước sử dụng trong hệ thống CIP.

Máy chiết rót đẳng áp là một giải pháp công nghệ then chốt trong ngành sản xuất đồ uống có gas và các sản phẩm nhạy cảm với oxy hóa. Với khả năng duy trì áp suất ổn định trong quá trình chiết rót, thiết bị này không chỉ giúp bảo toàn chất lượng sản phẩm mà còn nâng cao hiệu suất sản xuất đáng kể.

Từ các nhà máy bia thủ công quy mô nhỏ đến những dây chuyền sản xuất nước giải khát công nghiệp lớn, máy chiết rót đẳng áp đều đóng vai trò không thể thiếu. Mặc dù đầu tư ban đầu có thể cao, nhưng lợi ích lâu dài về chất lượng sản phẩm, giảm thất thoát và kéo dài thời hạn sử dụng đã được chứng minh là hoàn toàn xứng đáng.
