Máy Chiết Rót Trọng Lượng Tịnh - Giải Pháp Đóng Gói Chính Xác

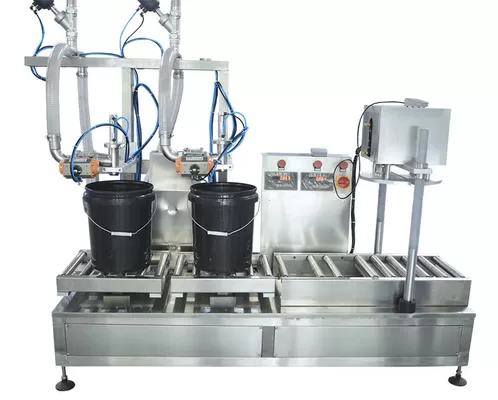

I. Nguyên lý hoạt động của máy chiết rót trọng lượng tịnh

Hiểu rõ nguyên lý hoạt động là chìa khóa giúp bạn khai thác tối đa tiềm năng của máy chiết rót trọng lượng tịnh. Không giống như các loại máy chiết rót thông thường, máy chiết rót trọng lượng tịnh vận hành dựa trên nguyên lý đo lường khối lượng thay vì thể tích hay mức chất lỏng.

Sản phẩm được bơm vào bể chứa phía trên bộ van khí nén. Mỗi van được lập trình để cho lượng chất lỏng chính xác chảy vào thùng chứa bằng trọng lực. Điểm đặc biệt là máy có khả năng chiết từ dưới lên, xử lý được nhiều loại chất lỏng, bao gồm cả các sản phẩm dạng bọt vốn khó xử lý với các phương pháp chiết rót thông thường.

Cốt lõi của quy trình này chính là cảm biến lực (loadcell) được điều khiển bằng thẻ điện tử, phản hồi sau mỗi chu kỳ chiết rót và điều chỉnh tự động nhờ vào các thuật toán tiên tiến. Đây là yếu tố then chốt, bởi đặc tính sản phẩm có thể thay đổi do nhiệt độ và áp suất, ảnh hưởng đến trọng lượng cuối cùng.

Quy trình hoạt động chi tiết

1. Đặt chai rỗng lên băng tải, máy sẽ đo trọng lượng chai rỗng (trọng lượng bì/Tare weight)

2. Kiểm tra dung sai trọng lượng bì, từ chối chai nếu ngoài phạm vi cho phép

3. Chiết rót sản phẩm vào chai qua dòng chảy tầng (dòng chảy liên tục với ít nhiễu loạn)

4. Theo dõi quá trình chiết rót theo biểu đồ, phát hiện rò rỉ hoặc vị trí đặt chai không đúng

5. Đo trọng lượng cuối cùng sau khi vòi phun đã đóng lại

6. Tính toán trọng lượng tịnh bằng cách trừ trọng lượng bì khỏi trọng lượng tổng

7. Ghi lại dữ liệu và tính toán các thông số quan trọng như dung sai, độ lệch chuẩn

8. Đặt lại số không cho cảm biến lực để tiếp nhận chai tiếp theo

Hệ thống điều khiển PLC (Programmable Logic Controller) đóng vai trò quan trọng trong việc giám sát và điều phối toàn bộ quy trình. PLC nhận tín hiệu từ cảm biến lực, xử lý thông tin và đưa ra lệnh điều khiển chính xác cho các bộ phận khác như van, bơm và băng tải.

II. Sự khác biệt giữa máy chiết rót trọng lượng tịnh và các loại máy chiết rót khác

Trong thế giới đa dạng của các thiết bị chiết rót, việc hiểu rõ sự khác biệt giữa máy chiết rót trọng lượng tịnh và các loại máy khác là vô cùng quan trọng. Mỗi loại máy đều có những ưu điểm và hạn chế riêng, phù hợp với từng mục đích sản xuất cụ thể.

1. So sánh với máy chiết rót thể tích

Trong khi máy chiết rót thể tích hoạt động dựa trên nguyên lý đong đếm một thể tích cố định của chất lỏng (ví dụ: 100ml, 500ml), thì máy chiết rót trọng lượng tịnh lại đo lường chính xác khối lượng của sản phẩm (ví dụ: 100g, 500g). Sự khác biệt này đặc biệt quan trọng với các sản phẩm có mật độ thay đổi theo nhiệt độ hoặc có chứa khí.

2. So sánh với máy chiết rót tràn

Máy chiết rót tràn hoạt động bằng cách đổ đầy chai đến một mức nhất định, sau đó cho chất lỏng tràn ra để đạt được mức cố định. Phương pháp này đảm bảo mỗi chai có cùng mức chất lỏng nhưng không đảm bảo cùng trọng lượng.

Máy chiết rót trọng lượng tịnh vượt trội hơn về độ chính xác khối lượng, đặc biệt quan trọng cho các sản phẩm được bán theo trọng lượng tịnh. Ngoài ra, máy chiết rót trọng lượng tịnh cũng tiết kiệm hơn vì không có hiện tượng tràn đổ gây lãng phí.

Tìm hiểu chi tiết về các công nghệ chiết rót khác tại:

• Máy chiết rót Piston: Nguyên lý, cấu tạo và phân loại máy

• Máy chiết rót bơm: Hướng dẫn toàn diện nhất

• Máy Chiết Rót Tràn| Hướng Dẫn Toàn Diện Từ Chuyên Gia

III. Ưu điểm nổi bật của máy chiết rót trọng lượng tịnh

Máy chiết rót trọng lượng tịnh đang ngày càng được ưa chuộng trong nhiều ngành công nghiệp nhờ những ưu điểm vượt trội. Hãy cùng tìm hiểu những lợi thế đáng kể mà thiết bị này mang lại cho doanh nghiệp của bạn.

1. Độ chính xác cao trong từng chu kỳ chiết rót

Với công nghệ cảm biến loadcell tiên tiến, máy chiết rót trọng lượng tịnh có thể đạt độ chính xác lên đến ±0.5g hoặc thậm chí cao hơn. Điều này đặc biệt quan trọng đối với các sản phẩm có giá trị cao hoặc yêu cầu tuân thủ nghiêm ngặt về trọng lượng tịnh.

Mỗi chu kỳ chiết rót đều được giám sát độc lập, đảm bảo độ ổn định và độ lặp lại cao. Ngay cả khi đặc tính của sản phẩm thay đổi do nhiệt độ, áp suất hoặc các yếu tố khác, máy vẫn duy trì được độ chính xác nhờ khả năng tự điều chỉnh.

2. Khả năng tự động điều chỉnh và hiệu chuẩn

Một trong những ưu điểm nổi bật của máy chiết rót trọng lượng tịnh là khả năng tự động hiệu chỉnh dựa trên phản hồi từ mỗi chu kỳ chiết rót trước đó. Thông qua các thuật toán tiên tiến, máy có thể điều chỉnh thông số chiết rót để bù đắp cho những thay đổi trong đặc tính sản phẩm hoặc điều kiện môi trường.

Quá trình hiệu chuẩn cũng trở nên đơn giản hơn, có thể thực hiện nhanh chóng thông qua màn hình cảm ứng mà không cần công cụ phức tạp hoặc phải tháo rời máy.

3. Tiết kiệm nguyên liệu và giảm chi phí sản xuất

Với độ chính xác cao, máy chiết rót trọng lượng tịnh giúp giảm thiểu hiện tượng rót thừa (overfilling) - một vấn đề phổ biến trong các phương pháp chiết rót truyền thống. Điều này đặc biệt quan trọng đối với các sản phẩm có giá trị cao như dầu ăn đặc biệt, mỹ phẩm, hoặc dược phẩm.

Ngoài ra, việc giảm thiểu sai sót và sản phẩm lỗi cũng góp phần đáng kể vào việc tiết kiệm chi phí sản xuất tổng thể.

IV. Các bộ phận chính của máy chiết rót trọng lượng tịnh

Để hiểu rõ hơn về cách thức hoạt động và cách bảo trì máy chiết rót trọng lượng tịnh, bạn cần nắm vững cấu trúc và chức năng của các bộ phận chính. Mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo độ chính xác và hiệu suất của máy.

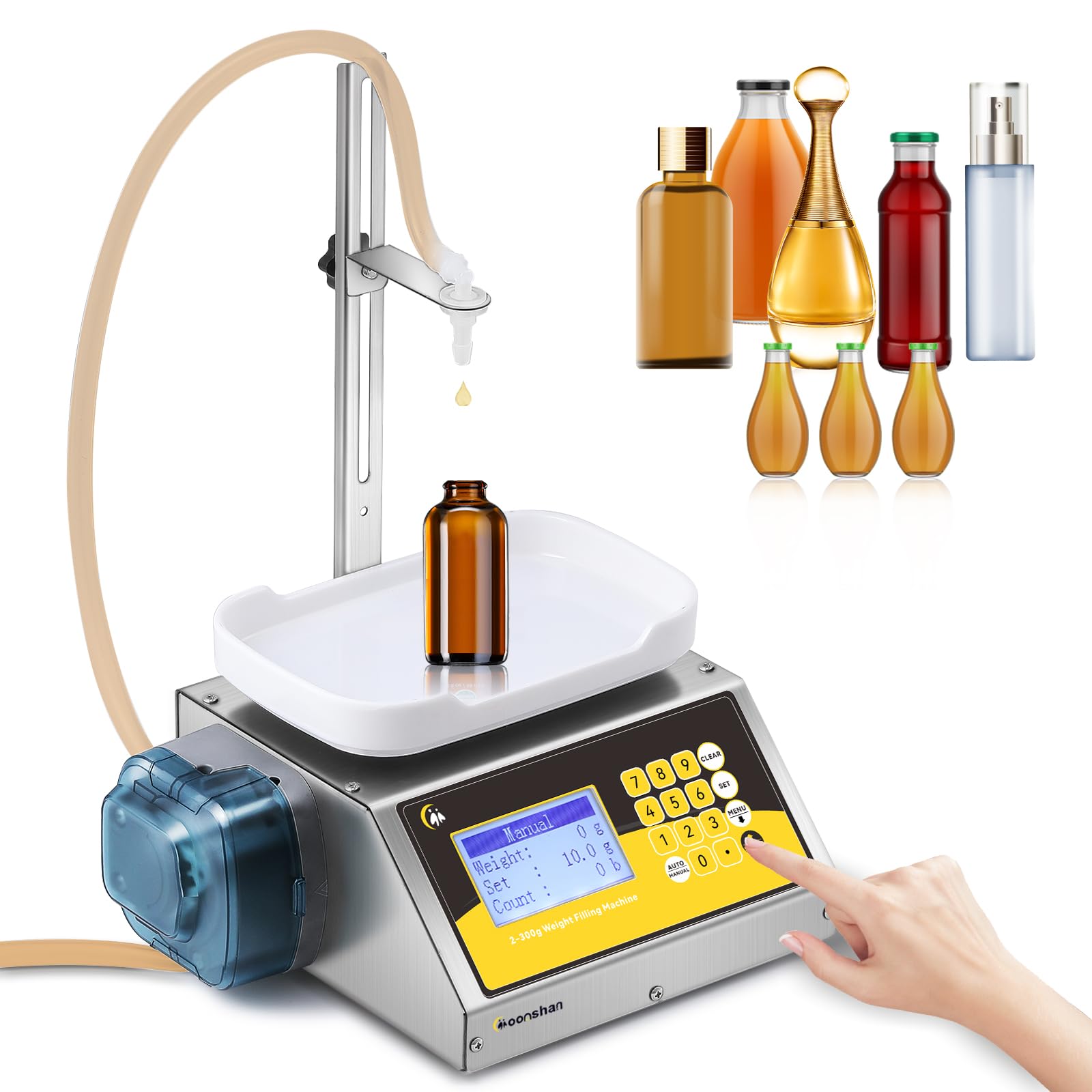

1. Hệ thống cảm biến tải trọng (loadcell)

Cảm biến loadcell là "trái tim" của máy chiết rót trọng lượng tịnh. Đây là thiết bị điện tử chuyên dụng có khả năng chuyển đổi lực (trọng lượng) thành tín hiệu điện tỷ lệ với lực đó. Tùy thuộc vào yêu cầu về độ chính xác và dải đo, các loại loadcell khác nhau có thể được sử dụng.

Hệ thống này thường bao gồm:

• Cảm biến loadcell chính

• Bộ khuếch đại tín hiệu

• Bộ chuyển đổi tín hiệu analog sang digital (ADC)

• Phần mềm xử lý và hiệu chuẩn

Loadcell đặt dưới vị trí đặt chai, liên tục đo và phản hồi trọng lượng trong suốt quá trình chiết rót. Độ chính xác của loadcell quyết định độ chính xác của toàn bộ hệ thống.

2. Bảng điều khiển màn hình cảm ứng

Bảng điều khiển là giao diện chính giữa người vận hành và máy. Với màn hình cảm ứng hiện đại, giao diện thường được thiết kế trực quan, dễ sử dụng với các chức năng:

• Cài đặt thông số chiết rót (trọng lượng mục tiêu, dung sai...)

• Hiển thị trạng thái hoạt động real-time

• Cảnh báo và thông báo lỗi

• Quản lý công thức cho các sản phẩm khác nhau

Bảng điều khiển thường được kết nối với hệ thống PLC (Programmable Logic Controller) - bộ não điều khiển toàn bộ quá trình hoạt động của máy.

3. Vòi chiết và hệ thống van

Vòi chiết là bộ phận trực tiếp tiếp xúc với sản phẩm và thực hiện việc đưa sản phẩm vào chai. Tùy thuộc vào đặc tính của sản phẩm, có nhiều loại vòi chiết khác nhau:

• Vòi nón có lỗ thoát khí: Phù hợp với các thùng chứa lớn có miệng mở, hoạt động tốt trên dải độ nhớt rộng. Khi sản phẩm chảy qua nón, nó tạo thành màn 360˚ thay vì dòng chảy thẳng, giúp hạn chế bọt và bắn tung tóe.

• Vòi phun đầu vòi hoa sen: Phù hợp với các sản phẩm có độ nhớt thấp đến trung bình, cho phép chiết rót nhanh mà không xảy ra hiện tượng nhỏ giọt. Đầu vòi hoa sen được trang bị một tấm với nhiều lỗ, qua đó vật liệu chảy ra thành luồng nhỏ, giảm thiểu khả năng bắn tung tóe.

Hệ thống van điều khiển dòng chảy của sản phẩm, thường bao gồm:

• Van điều khiển chính

• Van dòng chảy nhanh

• Van dòng chảy chậm

• Cơ cấu đóng mở chính xác

4. Bể chứa và hệ thống bơm

Bể chứa là nơi lưu trữ sản phẩm trước khi chiết rót. Tùy thuộc vào loại sản phẩm, bể chứa có thể được trang bị:

• Hệ thống khuấy trộn để duy trì độ đồng nhất

• Hệ thống làm nóng/làm lạnh để duy trì nhiệt độ

• Cảm biến mức để giám sát lượng sản phẩm

• Lớp cách nhiệt (đối với sản phẩm nhạy cảm với nhiệt độ)

Hệ thống bơm có nhiệm vụ đưa sản phẩm từ bể chứa đến vòi chiết. Tùy thuộc vào đặc tính sản phẩm, các loại bơm khác nhau có thể được sử dụng:

• Bơm màng khí nén: Phù hợp với sản phẩm có độ nhớt thấp đến trung bình

• Bơm bánh răng: Phù hợp với sản phẩm có độ nhớt cao

• Bơm pit-tông: Cho độ chính xác cao với sản phẩm đặc biệt

Băng tải và hệ thống vận chuyển

Băng tải đóng vai trò quan trọng trong việc di chuyển chai/thùng chứa qua các giai đoạn khác nhau của quy trình chiết rót. Hệ thống này thường bao gồm:

• Băng tải nạp chai vào

• Hệ thống định vị chai dưới vòi chiết

• Băng tải đưa chai ra sau khi chiết

• Hệ thống loại bỏ chai lỗi

Đối với máy tự động hoàn toàn, hệ thống vận chuyển còn có thể tích hợp với các thiết bị khác trong dây chuyền chiết rót như máy đóng nắp, dán nhãn, đóng thùng carton...

V. Các loại vòi chiết và cách lựa chọn phù hợp

Vòi chiết là một bộ phận quan trọng của máy chiết rót trọng lượng tịnh, trực tiếp tiếp xúc với sản phẩm và ảnh hưởng đáng kể đến chất lượng chiết rót. Việc lựa chọn đúng loại vòi chiết phù hợp với đặc tính sản phẩm và loại bao bì là yếu tố then chốt để đạt hiệu quả tối ưu.

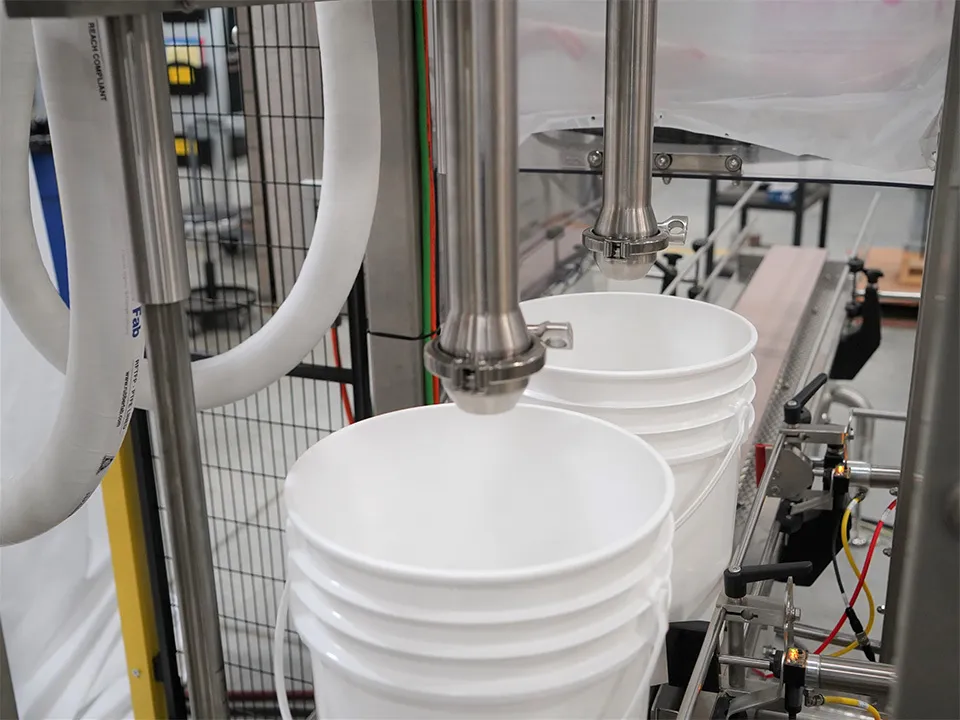

1. Vòi nón có lỗ thoát khí

Vòi nón có lỗ thoát khí là một trong những loại vòi chiết phổ biến nhất, đặc biệt phù hợp với các thùng chứa lớn có miệng mở. Ưu điểm lớn nhất của loại vòi này là khả năng hoạt động hiệu quả trên dải độ nhớt rộng, từ sản phẩm loãng như nước đến sản phẩm đặc như mật ong.

Khi sản phẩm chảy qua nón, nó tạo thành màn chất lỏng 360˚ thay vì dòng chảy thẳng, giúp hạn chế bọt và bắn tung tóe. Lỗ thoát khí ở giữa màn cho phép không khí thoát ra khi mức chất lỏng tăng lên. Khi đóng lại, vòi nón cắt dòng chảy sắc gọn, không có hiện tượng nhỏ giọt thường thấy ở các loại vòi khác.

Vòi nón đặc biệt lý tưởng cho các sản phẩm như:

• Dầu công nghiệp

• Hóa chất đặc biệt

• Sơn và chất phủ

• Dung môi và chất tẩy rửa công nghiệp

2. Vòi phun đầu hoa sen

Vòi phun đầu hoa sen được thiết kế đặc biệt cho các sản phẩm có độ nhớt thấp đến trung bình, cho phép chiết rót nhanh mà không xảy ra hiện tượng nhỏ giọt hoặc bắn tung tóe.

Đầu vòi hoa sen được trang bị một tấm với nhiều lỗ nhỏ, qua đó vật liệu chảy ra thành nhiều luồng nhỏ song song, giảm thiểu khả năng tạo bọt và bắn tung tóe. Khi dòng chảy ngừng lại, hiện tượng mao dẫn giữa các lỗ nhỏ giúp ngăn không cho nhỏ giọt tiếp tục.

Vòi phun đầu hoa sen có nhiều kích cỡ, phù hợp với các thùng chứa từ 1-50 lít. Chúng lý tưởng cho việc chiết rót các loại:

• Sơn nước

• Thuốc nhuộm

• Dung môi

• Chất tẩy rửa

• Dầu ăn

3. Vòi chiết cho sản phẩm đặc biệt

Ngoài hai loại vòi chiết phổ biến trên, còn có nhiều loại vòi chiết được thiết kế đặc biệt cho từng loại sản phẩm cụ thể:

• Vòi chiết chống bọt: Có thiết kế đặc biệt giúp giảm thiểu sự hình thành bọt khi chiết rót các sản phẩm như bia, nước giải khát có gas.

• Vòi chiết dạng kim: Phù hợp cho các sản phẩm cần chiết rót với độ chính xác cực cao hoặc vào các bao bì có cổ hẹp.

• Vòi chiết đa lớp: Cho phép chiết rót đồng thời nhiều lớp sản phẩm khác nhau, phù hợp cho các sản phẩm nhiều lớp như cocktail, sữa chua trái cây.

• Vòi chiết chân không: Giảm thiểu tiếp xúc với không khí, phù hợp cho các sản phẩm nhạy cảm với oxy hóa.

Tiêu chí lựa chọn vòi chiết phù hợp theo từng loại sản phẩm

Để lựa chọn vòi chiết phù hợp, cần cân nhắc các yếu tố sau:

• Đặc tính sản phẩm:

  • Độ nhớt: Sản phẩm loãng, đặc, hay thay đổi theo nhiệt độ?

  • Tính tạo bọt: Sản phẩm có xu hướng tạo bọt khi chiết rót không?

  • Tính ăn mòn: Sản phẩm có tính axit, kiềm hoặc ăn mòn không?

• Loại bao bì:

  • Kích thước miệng bao bì

  • Vật liệu bao bì (thủy tinh, nhựa, kim loại...)

  • Hình dạng bao bì

• Yêu cầu về tốc độ chiết rót:

  • Công suất cần đạt được

  • Thời gian chu kỳ chiết rót

• Yêu cầu về vệ sinh:

  • Tiêu chuẩn vệ sinh cần đáp ứng

  • Tần suất vệ sinh và thay đổi sản phẩm

Việc lựa chọn đúng loại vòi chiết không chỉ ảnh hưởng đến chất lượng sản phẩm cuối cùng mà còn tác động trực tiếp đến hiệu suất của toàn bộ dây chuyền sản xuất. Do đó, đây là quyết định quan trọng cần được cân nhắc kỹ lưỡng.

VI. Hướng dẫn lựa chọn máy chiết rót trọng lượng tịnh phù hợp

Đầu tư vào máy chiết rót trọng lượng tịnh là quyết định quan trọng có thể ảnh hưởng lớn đến hiệu quả sản xuất và chất lượng sản phẩm của doanh nghiệp. Dưới đây là những yếu tố cần cân nhắc kỹ lưỡng để lựa chọn được thiết bị phù hợp nhất với nhu cầu của bạn.

1. Xác định nhu cầu sản xuất và loại sản phẩm

Bước đầu tiên và quan trọng nhất là phân tích chi tiết về sản phẩm bạn cần chiết rót:

• Đặc tính vật lý của sản phẩm: Độ nhớt, mật độ, có chứa hạt rắn không, có tạo bọt không...

• Tính chất hóa học: Tính axit/kiềm, tính ăn mòn, khả năng phản ứng với môi trường...

• Yêu cầu đặc biệt: Cần duy trì nhiệt độ, cần vô trùng, cần khuấy trộn liên tục...

Bên cạnh đó, xác định rõ loại bao bì bạn sẽ sử dụng: kích thước, hình dạng, vật liệu... Mỗi loại bao bì sẽ yêu cầu những cấu hình máy chiết rót khác nhau.

2. Đánh giá công suất và tốc độ chiết rót cần thiết

Công suất sản xuất là yếu tố quyết định kích thước và cấu hình của máy chiết rót. Bạn cần cân nhắc:

• Sản lượng hàng ngày/hàng tháng cần đạt được

• Số ca làm việc trong ngày

• Tốc độ chiết rót tối thiểu cần đạt (chai/phút hoặc lít/giờ)

• Dự phòng mở rộng: Liệu công suất sản xuất có thể tăng trong tương lai?

Lưu ý rằng máy có công suất cao hơn không phải lúc nào cũng tốt hơn. Đôi khi, một máy có công suất phù hợp với nhu cầu thực tế sẽ mang lại hiệu quả kinh tế tốt hơn.

3. Các tiêu chuẩn vệ sinh và an toàn cần đáp ứng

Tùy thuộc vào ngành công nghiệp, sản phẩm của bạn có thể phải tuân thủ các tiêu chuẩn vệ sinh và an toàn nghiêm ngặt:

• Tiêu chuẩn GMP cho ngành dược phẩm

• Tiêu chuẩn HACCP, FSSC 22000 cho ngành thực phẩm

• Tiêu chuẩn ATEX cho môi trường có nguy cơ cháy nổ

• Tiêu chuẩn ISO 9001 cho hệ thống quản lý chất lượng

Máy chiết rót cần được thiết kế phù hợp với các tiêu chuẩn này, từ vật liệu tiếp xúc (thường là thép không gỉ 304 hoặc 316L), thiết kế vệ sinh (dễ làm sạch, không có góc chết), đến khả năng làm sạch tại chỗ (CIP) và khử trùng tại chỗ (SIP).

4. Khả năng tích hợp với dây chuyền sản xuất hiện có

Nếu bạn đang bổ sung máy chiết rót vào dây chuyền sản xuất hiện có, cần đảm bảo khả năng tích hợp suôn sẻ:

• Kích thước và không gian lắp đặt có phù hợp không?

• Khả năng kết nối với các thiết bị trước và sau trong dây chuyền

• Giao diện điều khiển có tương thích với hệ thống hiện tại không?

• Tốc độ làm việc có đồng bộ với các máy khác trong dây chuyền không?

Một máy chiết rót hoạt động riêng lẻ hiệu quả nhưng không thể tích hợp tốt với dây chuyền hiện có sẽ trở thành điểm nghẽn và làm giảm hiệu suất tổng thể.
