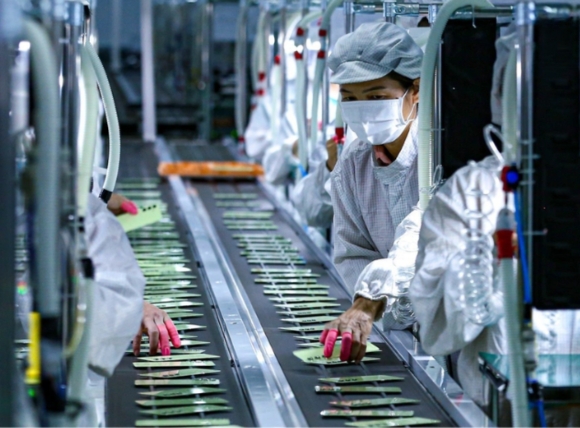

Kiểm soát chất lượng nước cấp trong nhà máy điện tử

Kiểm soát chất lượng nước cấp trong nhà máy điện tử đòi hỏi hệ thống công nghệ xử lý đa tầng kết hợp giám sát trực tuyến liên tục 24/7. Từ việc loại bỏ ion kim loại (Na⁺, Ca²⁺, Mg²⁺), silica, carbon hữu cơ tổng (TOC), vi sinh vật đến hạt lơ lửng submicron, mỗi thông số đều được theo dõi chặt chẽ bởi cảm biến thông minh, hệ thống SCADA và công nghệ phân tích dữ liệu thời gian thực nhằm đảm bảo nước đạt tiêu chuẩn SEMI F63 cho ngành công nghiệp bán dẫn hiện đại.

I. Bối cảnh ngành điện tử và yêu cầu nước siêu tinh khiết

Ngành công nghiệp sản xuất linh kiện điện tử đang đối mặt với những thách thức về độ tinh khiết chưa từng có. Khi kích thước mạch tích hợp thu nhỏ xuống cấp độ nano, mỗi phân tử tạp chất đều trở thành mối đe dọa tiềm ẩn.

Trong quy trình chế tạo chip bán dẫn, wafer silicon cần được rửa sạch hàng chục lần. Mỗi lần rửa đòi hỏi hàng trăm lít nước có độ tinh khiết tuyệt đối. Một hạt bụi kích thước 0.1 micron có thể phá hỏng toàn bộ lô sản xuất. Do đó, nước công nghệ không chỉ đơn thuần là dung môi mà còn là công cụ quyết định năng suất và chất lượng.

Các nhà máy sản xuất màn hình phẳng, LED và mạch in cũng phụ thuộc hoàn toàn vào nguồn nước cấp đạt tiêu chuẩn nghiêm ngặt. Phòng sạch cấp Class 10 đòi hỏi nước siêu tinh khiết với thông số vượt xa chuẩn nước uống. Không có hệ thống xử lý nước chuyên biệt, không có sản xuất điện tử.

---> Xem thêm nội dung có liên quan [Xử lý nước thải ngành công nghiệp giấy, chế biến bột giấy]

II. Định nghĩa kiểm soát chất lượng nước cấp trong nhà máy điện tử

Kiểm soát chất lượng nước cấp là chuỗi hoạt động liên tục nhằm duy trì các thông số nước ở mức tối ưu cho từng công đoạn sản xuất. Đây không chỉ là việc xử lý nước đầu vào mà còn bao gồm giám sát, phân tích và điều chỉnh theo thời gian thực.

Hệ thống quản lý toàn diện này kéo dài từ nguồn nước thô qua các giai đoạn tiền xử lý, khử khoáng, khử trùng cho đến điểm sử dụng cuối cùng (Point-of-Use). Vòng tuần hoàn nước được duy trì 24/7 để ngăn ngừa ứ đọng và phát triển vi sinh vật.

Mục tiêu cuối cùng chính là tạo ra nước chỉ chứa H₂O, loại bỏ gần như hoàn toàn mọi tạp chất từ ion kim loại, khoáng chất, chất hữu cơ đến vi khuẩn và hạt lơ lửng. Điện trở suất đạt 18.2 MΩ·cm ở 25°C là chỉ số vàng trong ngành bán dẫn.

---> Có thể bạn quan tâm [Lọc cát đa tầng: Thiết kế đúng cách mang lại hiệu quả cao]

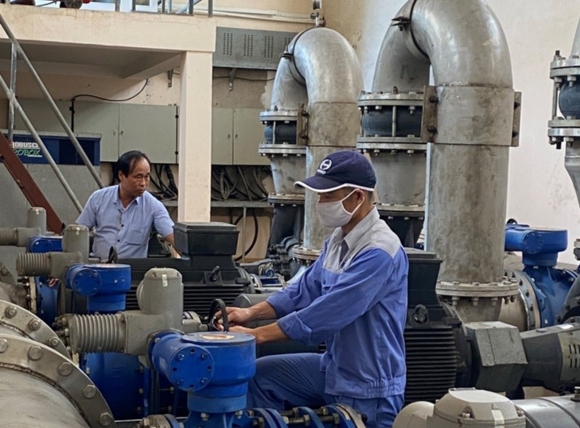

III. Nước siêu tinh khiết (UPW) là gì?

Nước siêu tinh khiết - hay còn gọi là Ultrapure Water (UPW) - đại diện cho đỉnh cao của công nghệ tinh lọc. Đây là dạng nước có độ tinh khiết vượt xa mọi tiêu chuẩn nước uống thông thường.

Về mặt hóa học, UPW gần như chỉ chứa phân tử H₂O và một lượng nhỏ O₂ hòa tan. Tổng chất rắn hòa tan (TDS) giảm xuống mức parts per billion (ppb) hoặc thậm chí parts per trillion (ppt). Độ dẫn điện cực thấp - dưới 0.1 µS/cm, thậm chí xuống 0.05 µS/cm đối với ứng dụng cao cấp.

Các đặc tính quan trọng của UPW:

• Điện trở suất: Lớn hơn 18 MΩ·cm @ 25°C
• Ion kim loại: Loại bỏ hoàn toàn Na⁺, Ca²⁺, Mg²⁺, Fe, Cu, Al
• Silica: Dưới ngưỡng phát hiện (< 1 ppb)
• Carbon hữu cơ tổng: Dưới 10 ppb
• Vi sinh vật: Không phát hiện vi khuẩn (< 0.1 CFU/mL)
• Hạt lơ lửng: Dưới 10 counts/mL (particles > 0.1 µm)

Nước thường chứa hàng nghìn ppm (parts per million) tạp chất. UPW giảm con số này xuống ppb hoặc ppt - nghĩa là giảm hàng triệu lần.

---> Thông tin quan trọng có thể bạn quan tâm [5 Yếu tố đầu tư hệ thống lọc nước công nghiệp thành công]

IV. Lý do nước siêu tinh khiết quan trọng với nhà máy điện tử

Tầm quan trọng của UPW không thể bị đánh giá thấp trong môi trường sản xuất vi mạch hiện đại. Mỗi giọt nước tiếp xúc với linh kiện đều ảnh hưởng trực tiếp đến kết quả cuối cùng.

4.1. Ứng dụng trong công đoạn rửa và làm sạch

Quy trình rửa wafer silicon chiếm đến 30-40% tổng lượng nước tiêu thụ trong nhà máy bán dẫn. Mỗi wafer trải qua hàng chục chu trình rửa - trước và sau các bước khắc, mạ, ion implantation.

Nước rửa linh kiện phải loại bỏ:

• Dầu mỡ từ quá trình gia công
• Cặn hóa chất từ các bước trước đó
• Hạt bụi bám trên bề mặt
• Kim loại nhiễm bẩn

Bất kỳ tạp chất nào còn sót lại đều tạo thành điểm khuyết tật. Trong công nghệ 7nm, một hạt 0.1 micron đủ để phá hỏng cả mạch tích hợp. Do đó, làm sạch bề mặt wafer đòi hỏi UPW với độ tinh khiết tuyệt đối.

---> Các thông tin có liên quan về lọc nước công nghiệp [Cặn bám tháp giải nhiệt: 3 Nguyên nhân & Giải pháp]

4.2. Ứng dụng trong công đoạn khắc và mạ

Công đoạn khắc (etching) sử dụng hóa chất mạnh để tạo hình trên wafer. Sau đó, bề mặt cần được rửa sạch hoàn toàn. Nước còn chứa ion kim loại sẽ gây ăn mòn hoặc tạo lớp oxy hóa không mong muốn.

Trong quy trình mạ (plating), nước công nghiệp điện tử được dùng để:

• Pha loãng dung dịch mạ
• Rửa trung gian giữa các bước
• Làm mát thiết bị điện phân

Mạ đồng cho interconnect đòi hỏi độ tinh khiết cực cao. Ion canxi hoặc magiê trong nước sẽ làm giảm độ dính của lớp mạ, tạo điểm yếu trong mạch điện.

---> Có thể bạn quan tâm về [Nước làm mát tháp giải nhiệt: Chống cặn & Ăn mòn]

4.3. Ứng dụng trong sản xuất các sản phẩm điện tử khác

Ngoài bán dẫn, nhiều lĩnh vực điện tử khác cũng phụ thuộc vào UPW:

Sản xuất màn hình phẳng:

• Rửa tấm kính TFT-LCD
• Làm sạch substrate OLED
• Pha chế dung dịch phủ

Chế tạo LED:

• Rửa chip GaN
• Làm sạch sapphire substrate
• Xử lý bề mặt trước đóng gói

Gia công mạch in (PCB):

• Rửa board sau khắc
• Làm sạch lỗ via
• Xử lý bề mặt trước hàn

Mỗi ứng dụng có yêu cầu riêng, nhưng đều cần nước sản xuất điện tử đạt tiêu chuẩn UPW.

---> Có thể bạn quan tâm [Quy trình xử lý nước bể bơi (Hồ bơi) chi tiết từ A-Z]

4.4. Tác động trực tiếp đến chất lượng sản phẩm

Chất lượng nước quyết định tỷ lệ sản phẩm đạt (yield) của dây chuyền. Một nghiên cứu cho thấy khi độ dẫn điện tăng từ 0.055 lên 0.08 µS/cm, tỷ lệ lỗi chip tăng 12%.

Hệ quả của nước kém chất lượng:

• Ion natri gây rò điện qua lớp oxide
• Hạt lơ lửng tạo điểm ngắn mạch
• TOC hình thành màng cản trở adhesion
• Vi khuẩn sản sinh acid hữu cơ ăn mòn kim loại

Ngược lại, nước tinh khiết công nghiệp đạt chuẩn giúp:

• Giảm tỷ lệ phế phẩm xuống dưới 1%
• Tăng tuổi thọ thiết bị sản xuất
• Cải thiện độ tin cậy sản phẩm cuối
• Giảm chi phí bảo hành và thu hồi

---> Hãy tìm hiểu thêm về [Hệ thống lọc RO là gì? Nguyên lý hoạt động chi tiết]

V. Chỉ tiêu chất lượng nước cấp cần kiểm soát trong sản xuất linh kiện điện tử

Việc xác định và giám sát các thông số chất lượng nước là nền tảng của mọi hệ thống kiểm soát. Mỗi chỉ tiêu phản ánh một khía cạnh về độ tinh khiết và ảnh hưởng cụ thể đến sản xuất.

5.1. Độ dẫn điện (Conductivity) và Điện trở suất (Resistivity)

Đây là chỉ số quan trọng nhất, đo lường khả năng dẫn điện của nước thông qua nồng độ ion hòa tan. Quan hệ nghịch đảo tồn tại giữa hai thông số này.

Yêu cầu kỹ thuật:

• Conductivity: < 0.1 µS/cm (ứng dụng thông thường)
• Conductivity: < 0.05 µS/cm (sản xuất chip tiên tiến)
• Resistivity: > 18 MΩ·cm @ 25°C (tiêu chuẩn vàng)
• Resistivity: 18.2 MΩ·cm (UPW lý thuyết)

Cảm biến inline đo liên tục trên đường ống phân phối. Thời gian phản ứng dưới 30 giây cho phép phát hiện bất thường ngay lập tức. Khi conductivity vượt ngưỡng, hệ thống tự động chuyển sang nguồn dự phòng hoặc ngừng cấp nước.

---> Có thể bạn quan tâm [EDI: Công nghệ tạo nước siêu tinh khiết không dùng hóa chất]

5.2. Độ pH (độ axit/kiềm)

Độ pH ảnh hưởng đến tốc độ ăn mòn kim loại và hiệu quả các phản ứng hóa học. Nước trung tính (pH 6.5-7.5) là lý tưởng cho hầu hết ứng dụng điện tử.

Độ pH quá thấp (axit) gây ăn mòn đường ống thép không gỉ, giải phóng ion sắt vào nước. pH quá cao (kiềm) làm kết tủa silica và một số kim loại. Hệ thống EDI thường tạo nước có pH gần 7 nhờ cân bằng ion H⁺ và OH⁻.

5.3. Silica (SiO₂)

Silica hòa tan là kẻ thù nguy hiểm của ngành bán dẫn. Nó dễ dàng kết tủa trên bề mặt nóng, tạo lớp cách điện không mong muốn.

Nguy cơ cụ thể:

• Tạo màng trên wafer ở nhiệt độ cao
• Gây cặn bám trong nồi hơi và thiết bị trao nhiệt
• Can thiệp vào quá trình oxidation nhiệt
• Làm giảm hiệu suất lớp phủ quang học

Nồng độ silica phải dưới 1 ppb. Màng RO loại bỏ 90-95% silica, trong khi hệ thống trao đổi ion loại bỏ phần còn lại.

---> Nếu bạn quan tâm hãy tham khảo [Báo giá máy lọc nước cho nhà máy, nhà xưởng, công ty]

5.4. Tổng Carbon Hữu cơ (Total Organic Carbon - TOC)

TOC đo tổng lượng carbon trong các hợp chất hữu cơ - từ dầu mỡ, dung môi đến sản phẩm phân hủy vi sinh. Tiêu chuẩn nghiêm ngặt: < 10 ppb, thậm chí < 5 ppb cho chip tiên tiến.

Máy phân tích TOC online sử dụng phương pháp oxy hóa UV kết hợp đo CO₂. Độ nhạy đạt 1 ppb cho phép phát hiện nhiễm bẩn vi lượng. Carbon hữu cơ tạo màng mỏng trên wafer, cản trở adhesion của photoresist và kim loại mạ.

5.5. Oxy hòa tan (Dissolved Oxygen - DO)

DO thường nằm trong khoảng 1-8 mg/L tùy nhiệt độ và áp suất. Oxy cao tăng tốc độ oxy hóa bề mặt kim loại, đặc biệt đồng và nhôm.

Một số quy trình yêu cầu nước khử oxy (deaerated water) với DO < 10 ppb. Điều này đạt được bằng cách sục khí trơ (nitrogen) hoặc sử dụng màng khử khí. Ngược lại, một số bước cần oxy cao để tạo oxy hóa kiểm soát.

---> Tham khảo thông tin liên quan [Chống ăn mòn & Cặn bám nồi hơi: 3 Nguyên nhân & Giải pháp]

5.6. Nồng độ Natri (Sodium) và các ion kim loại

Ion kim loại di động (mobile ions) là nguy cơ lớn nhất cho độ tin cậy chip. Chúng di chuyển qua lớp điện môi dưới tác dụng của điện trường, tạo đường dẫn rò điện.

Các ion cần loại bỏ:

• Natri (Na⁺): < 0.1 ppb - gây rò điện qua SiO₂
• Canxi (Ca²⁺), Magiê (Mg²⁺): < 0.5 ppb - tạo cặn cứng
• Sắt (Fe): < 0.05 ppb - gây ô nhiễm kim loại
• Đồng (Cu): < 0.01 ppb - cực độc với thiết bị CMOS
• Nhôm (Al): < 0.1 ppb - can thiệp vào doping

Module EDI loại bỏ hiệu quả các ion này đến mức ppt. Cảm biến natri online cảnh báo sớm khi hệ thống trao đổi ion bão hòa.

---> Thông tin uy tín đáng để bạn quan tâm [Lắp đặt hệ thống lọc nước RO chạy thận nhân tạo đạt chuẩn Bộ Y Tế tại VITEKO]

5.7. Hạt lơ lửng (Particles) và Tổng chất rắn lơ lửng (TSS)

Hạt rắn không hòa tan gây xước cơ học, tạo điểm khuyết tật quang học và làm cầu nối điện. Công nghệ nano đòi hỏi kiểm soát hạt ở cấp độ chưa từng có.

Tiêu chuẩn hạt cho UPW:

• Particles > 0.1 µm: < 10 counts/mL
• Particles > 0.05 µm: < 50 counts/mL (chip tiên tiến)
• Phân bố kích thước: Đồng đều, không có hạt lớn

Thiết bị đếm hạt laser (Particle Counter) đo realtime trên đường phân phối. Màng lọc mịn 0.1 µm hoặc 0.05 µm đặt tại Point-of-Use bắt giữ hạt trước khi nước tiếp xúc wafer.

5.8. Vi sinh vật và Endotoxin

Vi khuẩn sống trong nước tạo biofilm bám đường ống, tiết acid hữu cơ và sản sinh endotoxin. Mặc dù đã chết sau khử trùng UV, mảnh vỡ tế bào (endotoxin) vẫn gây vấn đề.

Yêu cầu vi sinh:

• Bacteria: < 0.1 CFU/mL (Colony Forming Unit)
• Endotoxin: < 0.03 EU/mL (Endotoxin Unit)
• Biofilm: Không phát hiện trên bề mặt đường ống

Đèn UV 254nm diệt vi khuẩn, trong khi UV 185nm phá hủy TOC và endotoxin. Vòng tuần hoàn liên tục ngăn ứ đọng, môi trường lý tưởng cho vi sinh phát triển.

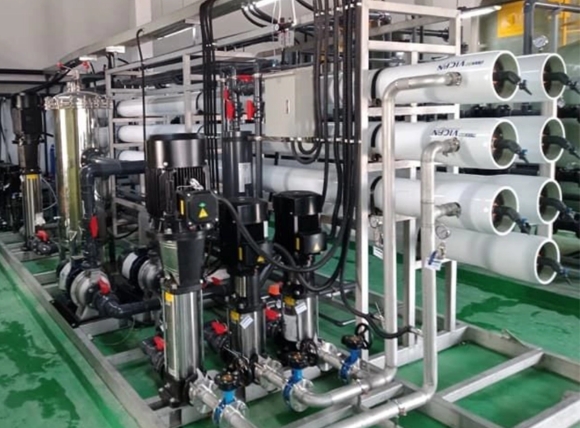

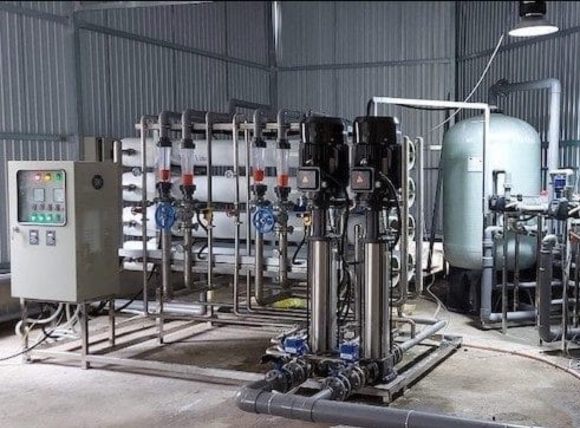

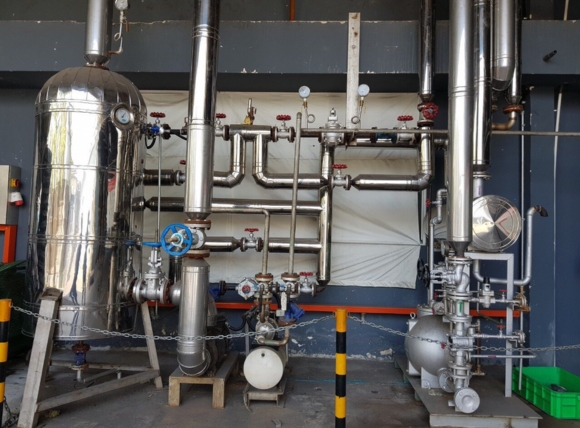

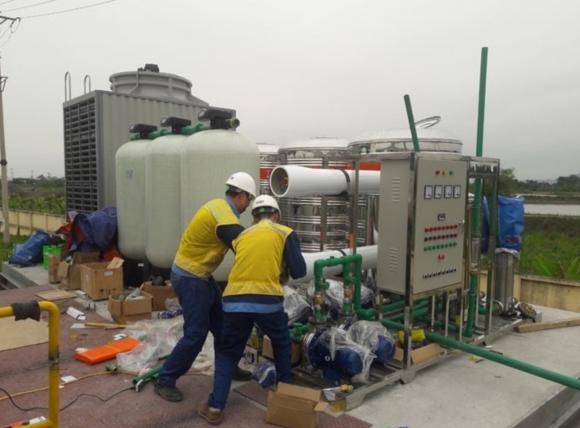

VI. Công nghệ xử lý và kiểm soát chất lượng nước siêu tinh khiết

Tạo ra UPW đòi hỏi chuỗi công nghệ xử lý phối hợp chặt chẽ. Mỗi giai đoạn loại bỏ một nhóm tạp chất cụ thể, chuẩn bị cho bước tiếp theo.

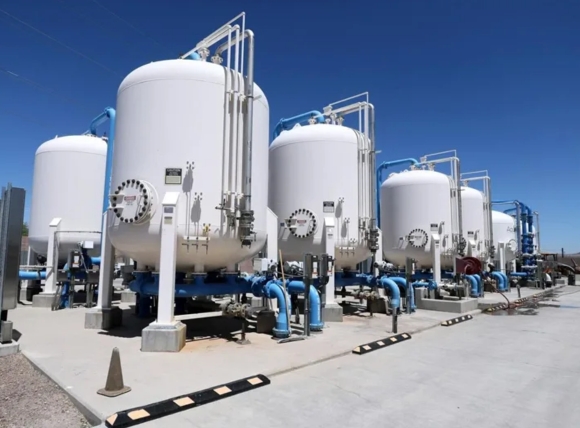

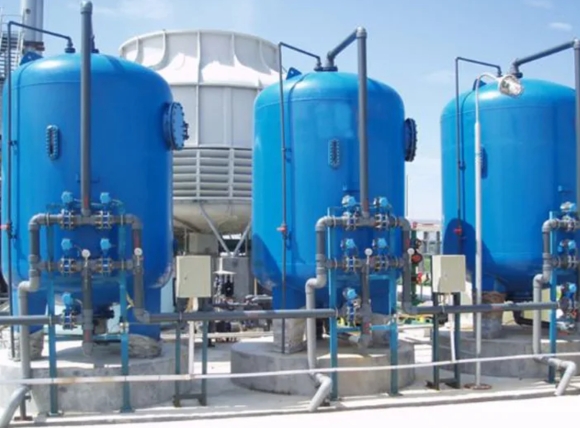

6.1. Giai đoạn Tiền xử lý (Pre-treatment)

Nước thô từ nguồn đô thị hoặc giếng khoan chứa hàng trăm ppm tạp chất. Tiền xử lý giảm tải cho các công đoạn sau, kéo dài tuổi thọ màng RO đắt tiền.

Các bước tiền xử lý:

• Lọc cát đa tầng: Loại bỏ hạt lơ lửng > 20 micron
• Lọc than hoạt tính: Hấp phụ chlorine, chất hữu cơ, màu, mùi
• Làm mềm nước: Trao đổi Ca²⁺, Mg²⁺ bằng Na⁺, giảm hardness
• Lõi lọc 5 micron: Bảo vệ màng RO khỏi hạt mịn

Than hoạt tính đặc biệt quan trọng vì chlorine oxy hóa và phá hủy màng polyamide của RO. Nồng độ chlorine dư phải < 0.1 ppm trước khi vào RO.

---> Tham khảo các hệ thống lọc nước công nghiệp chất lượng của VITEKO [TẠI ĐÂY]

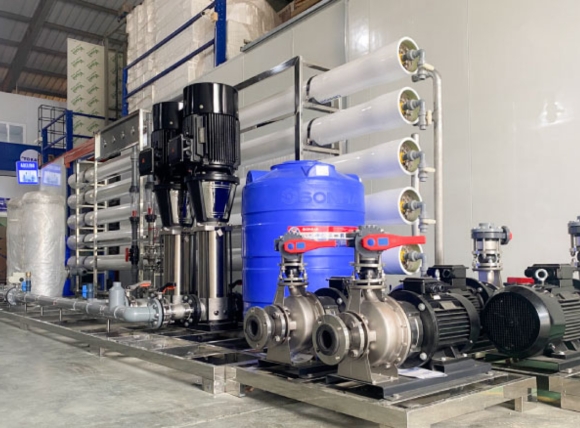

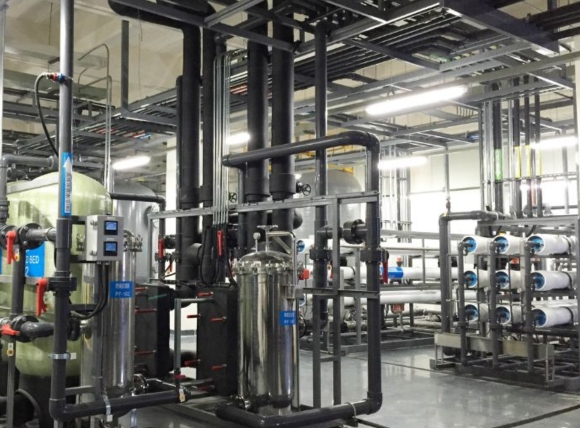

6.2. Giai đoạn Thẩm thấu ngược (Reverse Osmosis - RO)

RO là trái tim của hệ thống, loại bỏ 95-99% tạp chất hòa tan bằng cách ép nước qua màng bán thấm dưới áp suất cao (10-15 bar).

Hiệu suất loại bỏ của RO:

• Ion muối: 95-99%
• Silica: 90-95%
• TOC: 90-95%
• Vi khuẩn: > 99.9%
• Hạt lơ lửng: 99.99%

Màng RO spiral-wound có diện tích bề mặt lớn (>40 m²/module). Cấu hình 2 stage RO (RO1 + RO2) đạt chất lượng tốt hơn: Nước thải RO1 làm nguồn cho RO2, tăng tỷ lệ thu hồi lên 75-85%.

6.3. Giai đoạn Khử ion chuyên sâu

Sau RO, nước còn 50-100 µS/cm conductivity. Cần khử ion sâu hơn để đạt < 0.1 µS/cm.

A. Công nghệ EDI (Electrodeionization)

EDI kết hợp trao đổi ion và điện phân, loại bỏ liên tục ion mà không cần hóa chất tái sinh. Module EDI chứa resin trao đổi ion kẹp giữa màng anion và cation. Dòng điện một chiều kéo ion qua màng vào khoang thải.

Ưu điểm của EDI:

• Hoạt động liên tục 24/7
• Không cần acid/base tái sinh
• Đạt 18.2 MΩ·cm ổn định
• Thân thiện môi trường
• Chi phí vận hành thấp

B. Hệ thống Trao đổi Ion (DI/IX)

Mixed-bed deionizer chứa resin cation (dạng H⁺) và anion (dạng OH⁻) trộn đều. Nước đi qua, ion bị thay thế bởi H⁺ và OH⁻ - tạo thành H₂O.

Khi resin bão hòa, cần tái sinh bằng HCl (cation) và NaOH (anion). Quá trình này tạo nước thải hóa học. Do đó, nhiều nhà máy chuyển sang EDI cho bền vững hơn.

---> Nội dung liên quan nên tham khảo [Công nghệ xử lý nước cấp cho nhà máy chế biến sữa]

6.4. Giai đoạn Khử trùng và loại bỏ TOC

Vi sinh vật và carbon hữu cơ cần được loại bỏ để đạt chuẩn UPW cuối cùng.

Đèn UV kép bước sóng:

• UV 254nm: Phá hủy DNA vi khuẩn, diệt khuẩn 99.99%
• UV 185nm: Oxy hóa TOC thành CO₂ và H₂O, giảm 80-90% TOC

Liều chiếu UV: 40-100 mJ/cm² cho khử trùng, 200-300 mJ/cm² cho phá TOC. Đèn UV thủy ngân áp suất thấp có tuổi thọ 10,000-12,000 giờ. Cảm biến UV intensity giám sát hiệu suất đèn.

Ozone là lựa chọn thay thế nhưng phức tạp hơn. O₃ oxy hóa mạnh cả TOC và vi khuẩn, sau đó cần loại bỏ ozone dư bằng UV hoặc phá hủy nhiệt.

---> Tham khảo thêm [Thông tin chi tiết về hóa chất khử Oxy cho nước nồi hơi]

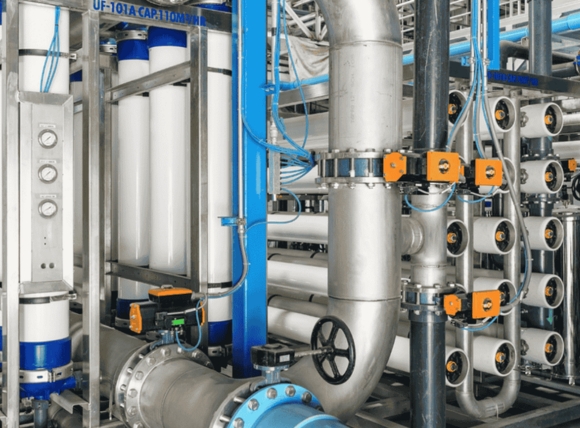

6.5. Giai đoạn Lọc siêu mịn (Ultrafiltration - UF)

UF là bước cuối cùng trước khi nước vào vòng phân phối. Màng UF có kích thước lỗ 0.01-0.1 micron, khả năng lọc:

• Hạt colloidal (hạt keo)
• Vi khuẩn còn sót
• Mảnh vỡ resin từ DI
• Endotoxin

Cấu hình Point-of-Use (POU): Nhiều hệ thống lắp thêm filter 0.05 µm hoặc 0.1 µm ngay tại điểm sử dụng. Điều này bảo vệ chống nhiễm bẩn từ đường ống phân phối.

6.6. Hệ thống phân phối và tuần hoàn

Sau khi xử lý, UPW được bơm vào vòng tuần hoàn kín (loop distribution) để duy trì chất lượng.

Đặc điểm hệ thống phân phối:

• Vật liệu đường ống: PVDF hoặc PP - không rỉ sét, không giải phóng ion
• Van điều khiển: Diaphragm valve - không tiếp xúc kim loại
• Bơm: Bơm từ tính hoặc bơm màng - không dầu bôi trơn
• Tốc độ dòng chảy: 1-2 m/s để ngăn biofilm
• Dead leg: < 6 lần đường kính ống để tránh bị ứ đọng

Nước tuần hoàn liên tục qua UV và filter POU trước khi về bể chứa. Bể làm từ PVDF/PP, có thoát khí qua filter HEPA để ngăn nhiễm bẩn không khí.

---> Thông tin quan trọng [Tiêu chuẩn nước sản xuất thực phẩm theo QCVN]

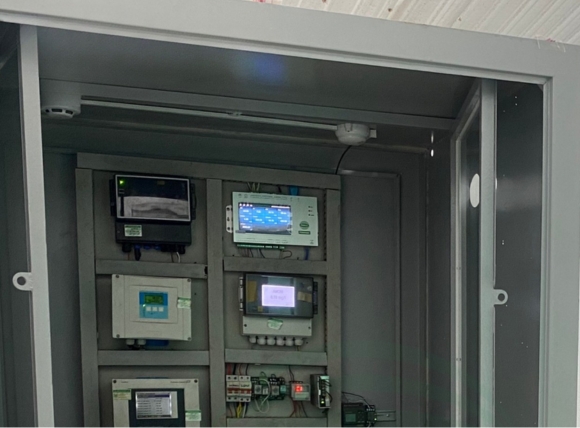

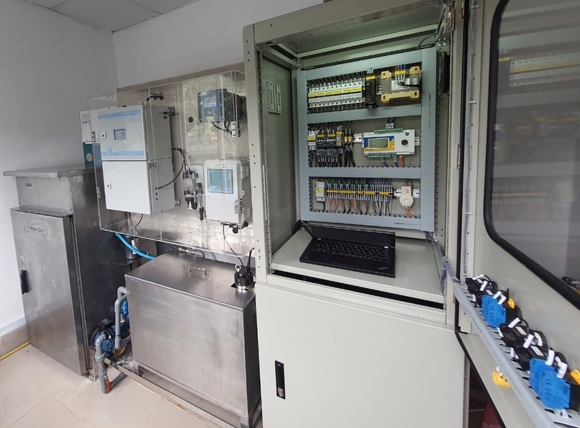

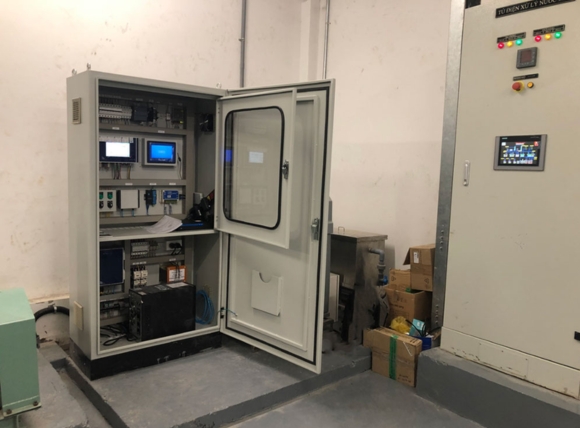

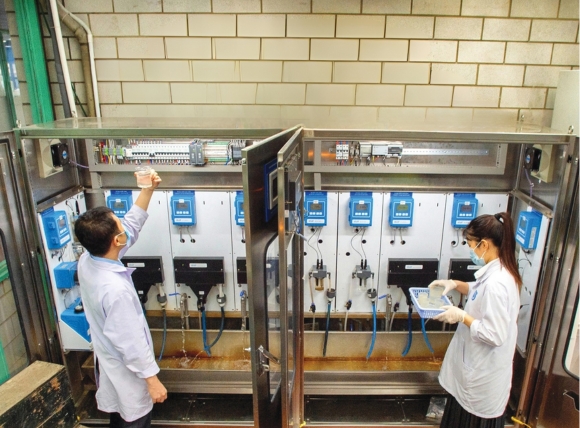

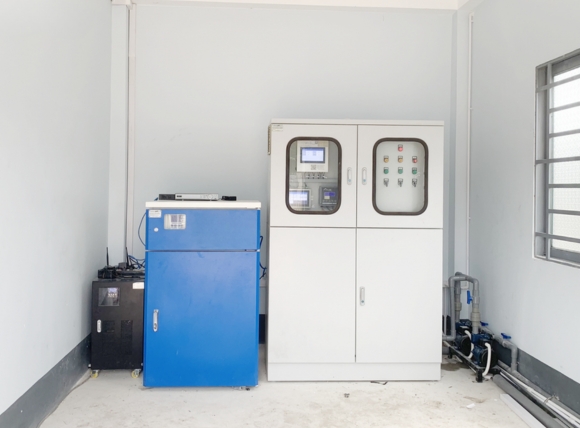

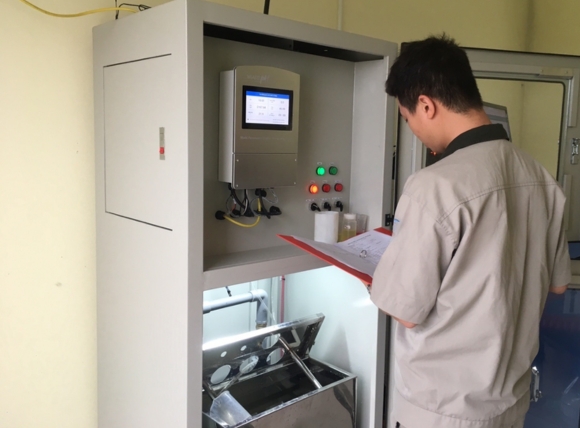

VII. Hệ thống giám sát chất lượng nước trong nhà máy điện tử

Giám sát liên tục là chìa khóa duy trì chất lượng UPW ổn định. Công nghệ cảm biến và phần mềm hiện đại cho phép theo dõi hàng chục thông số đồng thời.

7.1. Mục đích của hệ thống giám sát

Hệ thống monitoring phục vụ ba mục đích chính:

• Xác nhận chất lượng: Đảm bảo nước luôn đạt tiêu chuẩn
• Phát hiện sớm: Cảnh báo trước khi thông số vượt ngưỡng
• Tối ưu vận hành: Điều chỉnh tự động để tiết kiệm năng lượng

Dữ liệu thời gian thực giúp vận hành chủ động thay vì phản ứng. Khi conductivity (độ dẫn điện/độ dẫn) tăng 10%, hệ thống biết resin DI sắp hết. Thay resin đúng lúc tránh gián đoạn sản xuất.

---> Cùng VITEKO [Hướng dẫn cách chọn màng lọc RO phù hợp cho doanh nghiệp]

7.2. Các điểm giám sát chiến lược

Cảm biến được đặt tại các vị trí then chốt trong hệ thống:

Điểm đầu vào:

• Sau tiền xử lý (trước RO)
• Giám sát: Chlorine, TSS, hardness

Điểm sau mỗi công đoạn:

• Sau RO: Conductivity, TDS
• Sau EDI: Resistivity, TOC
• Sau UV: Bacteria count (periodic)
• Sau UF: Particle count

Điểm trên vòng phân phối:

• Nhiều vị trí trên loop: Conductivity, nhiệt độ
• Trước mỗi POU filter: Áp suất

Điểm sử dụng: Tại công cụ sản xuất: Resistivity, TOC, particles

Mỗi nhà máy có 20-50 điểm đo tùy quy mô. Dữ liệu được thu thập mỗi 1-5 giây.

---> Tham khảo thêm [Kiểm định hệ thống nước dược phẩm: Quy trình IQ, OQ, PQ] Chi tiết

7.3. Thiết bị đo lường và cảm biến thông minh

Công nghệ cảm biến tiên tiến cho phép đo chính xác đến mức phần tỷ và phần nghìn tỷ - độ nhạy đáng kinh ngạc.

Đồng hồ đo điện trở suất trực tuyến:

• Nguyên lý: Đo điện trở giữa hai điện cực chính xác
• Độ chính xác: ± 1% ở 18 megaohm centimet
• Bù nhiệt độ: Tự động chuẩn hóa về 25 độ C
• Vật liệu điện cực: Titan phủ platin

Máy phân tích tổng carbon hữu cơ:

• Phương pháp: Oxy hóa tử ngoại kết hợp phát hiện hồng ngoại khí carbon dioxide
• Phạm vi đo: 0,1-1000 phần tỷ
• Độ nhạy: 1 phần tỷ
• Thời gian đo: 3-5 phút mỗi mẫu

Thiết bị đếm hạt sử dụng laser:

• Công nghệ: Tán xạ ánh sáng
• Kênh đo: 0,05; 0,1; 0,2; 0,5 micromet
• Lưu lượng mẫu: 100 mililít trên phút
• Độ chính xác: ± 10% ở 10 hạt trên mililít

Module đo đa thông số:

• Đo đồng thời: Độ pH, độ dẫn điện, oxy hòa tan, nhiệt độ
• Kết nối: 4-20 miliampe, Modbus, Profibus
• Tự chẩn đoán: Cảnh báo lỗi cảm biến tự động

---> Thông tin nên tham khảo [Điều chỉnh pH nước: Hóa chất & Thiết bị phù hợp]

7.4. Phương pháp giám sát

Giám sát trực tiếp trên đường ống:

• Cảm biến gắn trực tiếp trên đường ống chính
• Ưu điểm: Đo liên tục không gián đoạn, phản ứng nhanh chóng
• Nhược điểm: Khó bảo dưỡng, trôi dạt theo thời gian

Giám sát gián tiếp qua nhánh:

• Mẫu nước được dẫn vào tủ phân tích riêng
• Môi trường điều khiển: Nhiệt độ, áp suất ổn định
• Ưu điểm: Chính xác cao, dễ hiệu chuẩn và bảo trì
• Nhược điểm: Độ trễ vài giây do mẫu chảy qua ống

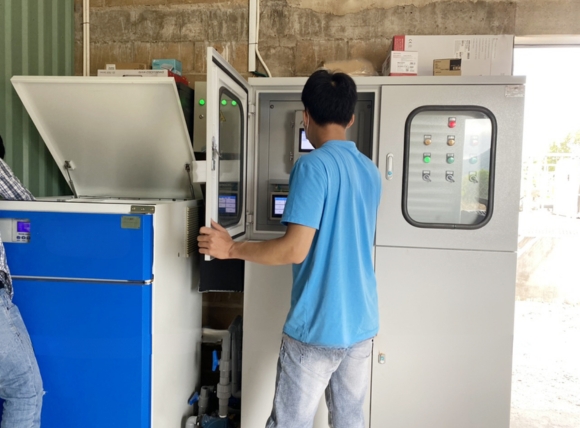

Tủ quan trắc tự động chứa 5-10 máy phân tích trong một hệ thống gọn gàng. Nhiệt độ duy trì 25 độ C ± 0,5 độ C để đo chính xác điện trở suất.

---> Tham khảo nội dung [Nước tinh khiết USP ngành dược phẩm: Yêu cầu và cách đạt tiêu chuẩn]

7.5. Hệ thống tự động hóa và truyền dữ liệu

Kiến trúc tự động hóa hiện đại tạo nên hệ sinh thái giám sát thông minh toàn diện.

Tầng thiết bị hiện trường:

• Cảm biến, bộ truyền tín hiệu, van, bơm
• Giao thức: 4-20 miliampe, HART, Modbus RTU

Tầng điều khiển logic:

• Bộ điều khiển logic khả trình
• Điều khiển logic: Bật tắt bơm, van dựa trên cảm biến
• Lưu trữ cục bộ: 30 ngày dữ liệu

Tầng giám sát và điều khiển:

• Giao diện người máy
• Bảng điều khiển hiển thị: Xu hướng thời gian thực, cảnh báo
• Truy cập từ xa: Máy tính, máy tính bảng, điện thoại thông minh

Tầng phân tích dữ liệu:

• Lưu trữ đám mây: Dữ liệu lịch sử nhiều năm
• Trí tuệ nhân tạo và học máy: Phát hiện bất thường, dự báo xu hướng
• Báo cáo tự động: Theo ca làm việc, ngày, tháng

Nền tảng internet vật kết nối kết nối tất cả thiết bị qua mạng internet. Giao thức truyền dữ liệu đảm bảo truyền tin cậy và bảo mật.

---> Hãy tham khảo thêm thông tin [Nanofiltration: Công nghệ lọc Nano (NF) hiện đại]

7.6. Cảnh báo tự động và xử lý sự cố

Cảnh báo cấp độ 1 - màu vàng:

• Thông số tiến gần ngưỡng 80-90%
• Gửi thư điện tử cho kỹ thuật viên ca
• Chưa ảnh hưởng sản xuất trực tiếp

Cảnh báo cấp độ 2 - màu đỏ:

• Thông số vượt ngưỡng cho phép
• Gửi tin nhắn khẩn cấp cho giám sát viên
• Bộ điều khiển logic tự động chuyển sang nguồn dự phòng

Hành động tự động:

• Độ dẫn điện cao → Chuyển sang bể dự phòng
• Áp suất thấp → Bật bơm dự phòng
• Tổng carbon hữu cơ vượt → Tăng cường độ tử ngoại
• Nhiệt độ cao → Bật máy làm lạnh phụ

Quy trình xử lý chuẩn:

• Hệ thống phát hiện bất thường qua cảm biến
• Ghi nhật ký chi tiết - thời gian, giá trị, vị trí
• Gửi cảnh báo đa kênh đến nhân viên
• Thực hiện điều khiển tự động nếu được lập trình
• Kỹ thuật viên xác nhận và xử lý trực tiếp
• Ghi chép hành động khắc phục vào hệ thống
• Phân tích nguyên nhân gốc rễ để ngăn tái diễn

---> Xem thêm về [Công nghệ EDI kết hợp RO: Giải pháp tạo ra nước siêu tinh khiết]

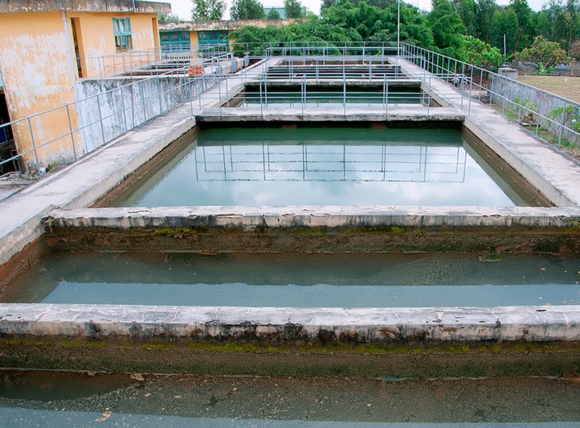

VIII. Hậu quả của việc sử dụng nước cấp không đạt chuẩn UPW

Chất lượng nước kém tác động trực tiếp đến mọi khía cạnh sản xuất điện tử. Hậu quả không chỉ là sản phẩm lỗi mà còn là thiệt hại tài chính khổng lồ có thể đe dọa sự tồn tại của doanh nghiệp.

8.1. Hỏng hóc và lỗi sản phẩm nghiêm trọng

Ion kim loại:

• Natri di chuyển qua oxide dưới điện trường trong chip
• Tạo đường dẫn rò điện giữa các điểm nút
• Chip hoạt động sai hoặc chết hoàn toàn
• Đặc biệt nguy hiểm với công nghệ bán dẫn oxit kim loại bổ sung

Hạt lơ lửng:

• Gây xước cơ học trên lát silicon đánh bóng
• Tạo điểm khuyết tật trong lớp phát triển epitaxy
• Làm cầu nối giữa các đường dẫn tinh vi
• Gây lỗi in quang học không thể sửa

Tổng carbon hữu cơ và chất hữu cơ:

• Hình thành màng mỏng trên bề mặt lát silicon
• Giảm độ bám dính của chất cảm quang
• Cản trở quá trình mạ kim loại
• Gây nhiễm bẩn chéo giữa các công đoạn

Một lô lát silicon 300 milimét chứa 25 tấm, mỗi tấm có 100-200 chip. Nếu lô này hỏng do nước kém, thiệt hại lên đến hàng trăm nghìn đô la - chưa kể thiệt hại về thời gian và uy tín.

---> Tham khảo thêm [EDI: Công nghệ tạo nước siêu tinh khiết không dùng hóa chất]

8.2. Giảm năng suất và tăng chi phí sản xuất

Tỷ lệ sản phẩm đạt là chỉ số sống còn của mọi nhà máy điện tử. Giảm tỷ lệ này chỉ 1% có thể làm nhà máy lỗ hàng triệu đô la mỗi tháng.

Cơ chế giảm năng suất:

• Tăng tỷ lệ chip không vượt qua kiểm tra điện
• Tăng lỗi thẩm mỹ trên màn hình
• Tăng điểm hàn lỗi trên mạch in
• Tăng làm lại và loại bỏ phế phẩm

Chi phí gia tăng trực tiếp:

• Nguyên liệu lãng phí, lát silicon, hóa chất đắt tiền
• Năng lượng tiêu thụ cho sản phẩm phế
• Nhân công xử lý lỗi tăng lên
• Thời gian máy chết do sự cố
• Chi phí kiểm tra chất lượng tăng gấp đôi

Cải thiện chất lượng nước từ 0,08 xuống 0,055 microsiemens trên centimet có thể tăng năng suất 8%, tương đương tiết kiệm hàng triệu đô la mỗi năm cho nhà máy vừa.

---> Hãy tham khảo [Hệ thống lọc RO là gì? Nguyên lý hoạt động chi tiết]

8.3. Ảnh hưởng đến thiết bị sản xuất

Thiết bị bán dẫn trị giá hàng chục triệu đô cần được bảo vệ khỏi nước kém chất lượng - đây là tài sản quý giá nhất.

Ăn mòn kim loại nghiêm trọng:

• Ion clorua ăn mòn thép không gỉ 316L trong đường ống
• Oxy hòa tan cao oxy hóa đồng và nhôm
• Độ pH thấp phá hủy lớp thụ động bảo vệ
• Tuổi thọ đường ống giảm 30-50% so với thiết kế

Cáu cặn và đóng bám:

• Silica kết tủa ở nhiệt độ 80-90 độ C
• Khoáng độ cứng tạo cặn trong thiết bị trao đổi nhiệt
• Giảm hiệu suất trao nhiệt 20-40%
• Tăng chi phí năng lượng làm lạnh đáng kể

Nhiễm bẩn chéo không kiểm soát:

• Màng sinh học trong đường ống giải phóng chất độc nội bào
• Vi khuẩn lan truyền giữa các công cụ sản xuất
• Phải ngừng toàn hệ thống để vệ sinh sâu
• Mất 2-3 ngày sản xuất, thiệt hại khổng lồ

Chi phí bảo trì tăng gấp đôi khi chất lượng nước giảm. Thay thế thiết bị ăn mòn sớm làm giảm lợi nhuận đầu tư ban đầu.

---> VITEKO cung cấp các sản phẩm than hoạt tính dùng cho lọc nước, lọc khí [TẠI ĐÂY]

8.4. Ảnh hưởng đến uy tín và các chứng nhận

Trong ngành điện tử, uy tín là tài sản vô giá không thể định lượng. Khách hàng yêu cầu chứng minh tuân thủ tiêu chuẩn nghiêm ngặt trước khi đặt đơn hàng lớn.

Mất chứng nhận chất lượng:

• Tiêu chuẩn ngành yêu cầu nhật ký chất lượng nước liên tục
• Hệ thống quản lý chất lượng đòi hỏi kiểm soát quy trình
• Kiểm tra phát hiện không tuân thủ → Mất chứng nhận
• Tái chứng nhận tốn thời gian và chi phí lớn

Mất khách hàng quan trọng:

• Khách hàng nhà sản xuất gốc kiểm tra nhà máy định kỳ
• Phát hiện chất lượng nước kém → Hủy đơn hàng
• Tin tức tiêu cực lan truyền nhanh trong ngành
• Mất lợi thế cạnh tranh trước đối thủ

Trách nhiệm pháp lý nghiêm trọng:

• Sản phẩm lỗi gây thiệt hại cho khách hàng cuối
• Phải thu hồi sản phẩm và bồi thường
• Kiện tụng kéo dài, tốn kém hàng triệu đô
• Ảnh hưởng giá cổ phiếu nếu là công ty đại chúng

Đầu tư vào hệ thống nước siêu tinh khiết chất lượng cao là đầu tư vào tương lai bền vững và uy tín lâu dài của doanh nghiệp.

---> Tham khảo hệ thống lọc nước công nghiệp, để xử lý nước thải tái sử dụng [TẠI ĐÂY]

IX. Quy trình vận hành và bảo tri hệ thống kiểm soát chất lượng nước

Có hệ thống tốt không đủ, cần vận hành đúng cách và bảo trì định kỳ chuẩn chỉ. Quy trình chuẩn hóa đảm bảo chất lượng ổn định dài hạn và tránh hỏng hóc đột xuất.

9.1. Lấy mẫu và phân tích

Kế hoạch lấy mẫu chi tiết là nền tảng của quản lý chất lượng hiệu quả.

Tần suất lấy mẫu cụ thể:

• Giám sát trực tuyến: Liên tục mỗi 1-5 giây
• Phân tích phòng thí nghiệm:
  • Điện trở suất, độ pH, tổng carbon hữu cơ: Mỗi ca làm việc - 3 lần mỗi ngày
  • Số lượng hạt, vi khuẩn: Hàng ngày
  • Kim loại phân tích bằng phổ khối plasma cảm ứng: Hàng tuần
  • Chất độc nội bào: Hàng tuần

Quy trình lấy mẫu chuẩn:

• Rửa sạch chai mẫu bằng nước siêu tinh khiết 3 lần
• Xả nước tại điểm lấy mẫu trong 2-3 phút
• Thu mẫu trực tiếp, không để tiếp xúc không khí
• Đóng kín ngay lập tức, ghi nhãn đầy đủ thông tin
• Bảo quản theo yêu cầu - thường ở 2-8 độ C
• Phân tích trong vòng 4-24 giờ tùy thông số

Phòng thí nghiệm có chứng nhận:

• Chứng nhận theo tiêu chuẩn quốc tế 17025
• Thiết bị hiệu chuẩn theo chuẩn quốc gia
• Kỹ thuật viên được đào tạo chuyên môn cao
• Tham gia chương trình thử nghiệm thành thạo

---> Thông tin có liên quan [Tiêu chuẩn nước sản xuất thực phẩm theo QCVN]

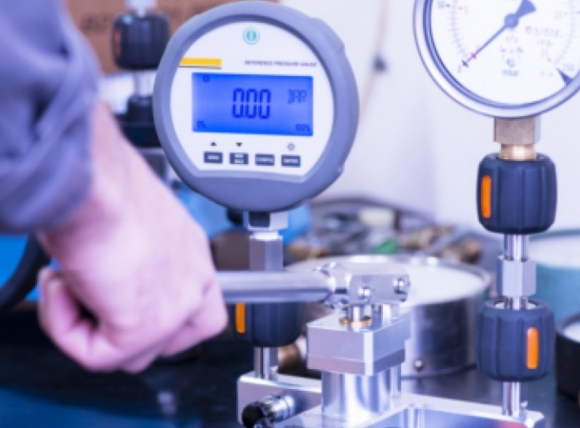

9.2. Hiệu chuẩn và kiểm định thiết bị

Cảm biến trôi dạt theo thời gian là điều không thể tránh khỏi. Hiệu chuẩn định kỳ duy trì độ chính xác cần thiết.

Lịch hiệu chuẩn chi tiết:

• Đồng hồ đo độ dẫn điện và điện trở suất: Hàng tuần
• Máy phân tích tổng carbon hữu cơ: Hàng tháng
• Thiết bị đếm hạt: Hàng tháng
• Đồng hồ đo độ pH: Hàng tuần

Quy trình hiệu chuẩn đồng hồ đo độ dẫn điện:

• Chuẩn bị dung dịch chuẩn 84 microsiemens trên centimet ở 25 độ C
• Ngâm điện cực trong dung dịch 5 phút
• Đọc giá trị, so sánh với chuẩn
• Điều chỉnh offset nếu sai lệch lớn hơn 2%
• Ghi nhận kết quả vào nhật ký hiệu chuẩn

Kiểm định hàng năm:

• Bên thứ ba độc lập thực hiện kiểm định
• Cấp giấy chứng nhận hiệu chuẩn có giá trị
• Dán tem kiểm định lên thiết bị
• Cập nhật hồ sơ thiết bị đầy đủ

---> Nếu doanh nghiệp ở Hà Nội, có thể sẽ quan tâm [Báo giá máy lọc nước công nghiệp tại Hà Nội]

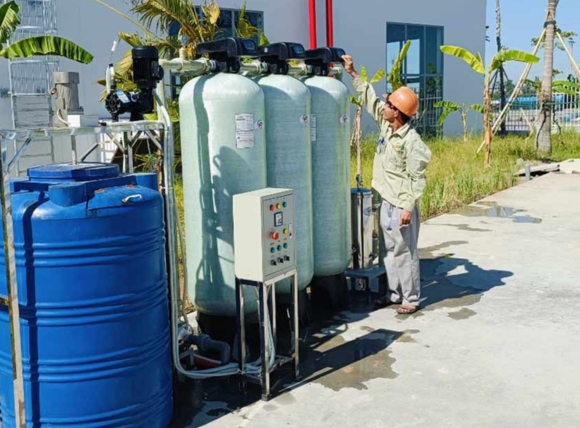

9.3. Bảo dưỡng định kỳ

Bảo trì phòng ngừa ngăn ngừa hỏng hóc đột xuất - tiết kiệm chi phí lớn về dài hạn.

Hàng tuần:

• Kiểm tra áp suất tại các điểm đo quan trọng
• Kiểm tra rò rỉ đường ống, van điều khiển
• Làm sạch cảm biến độ dẫn điện
• Kiểm tra mức hóa chất nếu dùng trao đổi ion

Hàng tháng:

• Thay màng lọc cartridge trước thẩm thấu ngược
• Làm sạch đèn tử ngoại - lau ống thạch anh
• Kiểm tra pin dự phòng nguồn điện
• Thử nghiệm bơm dự phòng

Hàng quý:

• Rửa hóa chất màng thẩm thấu ngược bằng acid hoặc base
• Kiểm tra nhựa trao đổi ion nếu dùng
• Hiệu chuẩn đồng hồ đo lưu lượng
• Kiểm tra hệ thống tự động toàn diện

Hàng năm:

• Thay màng thẩm thấu ngược hoặc khi dòng chảy giảm 15%
• Thay đèn tử ngoại sau 10.000 giờ hoạt động
• Thay nhựa trao đổi ion nếu dùng
• Vệ sinh toàn bộ đường ống tại chỗ
• Kiểm tra tổng thể hệ thống điện

Kế hoạch bảo trì dự phòng:

• Dự trữ phụ tùng quan trọng - màng, đèn tử ngoại, màng lọc
• Hợp đồng bảo trì với nhà cung cấp uy tín
• Đường dây nóng 24 giờ cho sự cố khẩn cấp
• Đào tạo định kỳ cho đội bảo trì

---> Tham khảo thêm [Báo giá máy lọc nước cho nhà máy, nhà xưởng, công ty]

9.4. Nhân sự và đào tạo

Con người là yếu tố quyết định sự thành bại của mọi hệ thống công nghệ.

Cơ cấu nhân sự cần thiết:

• Kỹ sư hệ thống nước: Thiết kế, tối ưu hóa hệ thống
• Vận hành ca làm việc - 3 ca: Giám sát, xử lý sự cố cơ bản
• Kỹ thuật viên bảo trì: Bảo trì định kỳ, sửa chữa
• Chuyên viên phân tích: Lấy mẫu, phân tích chất lượng
• Quản lý: Quản lý tổng thể, tuân thủ quy định

Chương trình đào tạo toàn diện:

Đào tạo ban đầu - 2 tuần:

• Lý thuyết công nghệ xử lý nước chuyên sâu
• Thực hành vận hành thiết bị thực tế
• Quy trình vận hành tiêu chuẩn chi tiết
• An toàn hóa chất và ứng phó khẩn cấp

Đào tạo định kỳ - hàng quý:

• Cập nhật công nghệ mới trên thị trường
• Nghiên cứu tình huống sự cố thực tế
• Kỹ năng phát hiện và xử lý sự cố
• Kiểm tra nội bộ định kỳ

Chứng chỉ nghề nghiệp:

• Giấy phép vận hành xử lý nước
• Chứng chỉ an toàn hóa chất
• Đào tạo sơ cứu y tế
• Giấy phép vận hành xe nâng để di chuyển hóa chất

Tài liệu hóa đầy đủ:

• Quy trình vận hành tiêu chuẩn chi tiết cho mỗi công việc
• Danh sách kiểm tra vận hành hàng ngày
• Quy trình ứng phó khẩn cấp rõ ràng
• Sổ tay thiết bị và bản vẽ kỹ thuật

Văn hóa chất lượng:

• Khuyến khích báo cáo sự cố không trừng phạt
• Phân tích nguyên nhân gốc rễ mỗi sự cố
• Tư duy cải tiến liên tục không ngừng
• Khen thưởng cho ý tưởng cải tiến hiệu quả

---> Bạn có thể quan tâm nội dung [5 Yếu tố đầu tư hệ thống lọc nước công nghiệp thành công]

X. Kết luận

Kiểm soát chất lượng nước cấp trong nhà máy điện tử không phải là chi phí vận hành mà là đầu tư chiến lược mang tính quyết định. Mỗi đồng bỏ ra cho hệ thống nước siêu tinh khiết chất lượng cao mang lại gấp nhiều lần lợi nhuận thông qua tăng năng suất, giảm phế phẩm và bảo vệ thiết bị đắt tiền.

Trong thời đại công nghệ nano và chip tiên tiến, nước siêu tinh khiết không còn là lựa chọn mà là điều kiện tiên quyết để tồn tại và cạnh tranh thành công. Những nhà máy đầu tư đúng đắn vào công nghệ xử lý và giám sát nước sẽ dẫn đầu ngành công nghiệp điện tử trong thập kỷ tới và xa hơn nữa.

Tóm lại, kiểm soát chất lượng nước cấp trong nhà máy điện tử không chỉ đảm bảo độ tinh khiết cần thiết cho linh kiện và linh kiện bán dẫn, mà còn góp phần nâng cao hiệu suất sản xuất, giảm hỏng hóc và kéo dài tuổi thọ thiết bị.

Đầu tư vào hệ thống xử lý nước đạt tiêu chuẩn, giám sát liên tục và bảo trì định kỳ chính là biện pháp thiết thực để duy tr ì chất lượng và ổn định sản xuất. Nếu bạn cần tư vấn giải pháp kiểm soát nước cấp hoặc lắp đặt hệ thống xử lý/giám sát nước, xin vui lòng liên hệ Hotline 091 897 6655 (Miền Nam) hoặc Hotline 093 345 5566 (Miền Bắc) để được VITEKO hỗ trợ và tư vấn lọc nước công nghiệp chuyên sâu.
